Плагин для армирования стен и пилонов
Плагин «Армирование» предназначен для автоматизации процесса армирования стен и пилонов. Инструмент позволяет гибко настроить параметры армирования и размещает шпильки, стержни, хомуты согласно заданным параметрам.
Инструмент предлагает следующие ключевые функции:
- Армирование стен и пилонов
- Удаление армирования
Запуск плагина

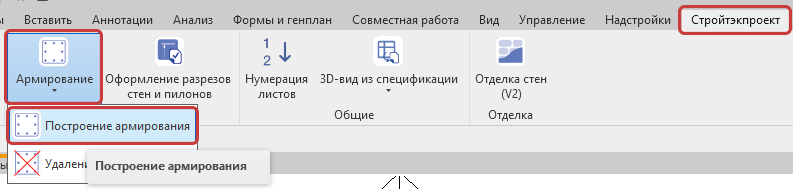

Для запуска плагина нужно перейти на вкладку «Стройтэкпроект», найти раздел «КЖ», нажать на кнопку «Армирование» и выбрать «Построение армирования»
Обзор интерфейса

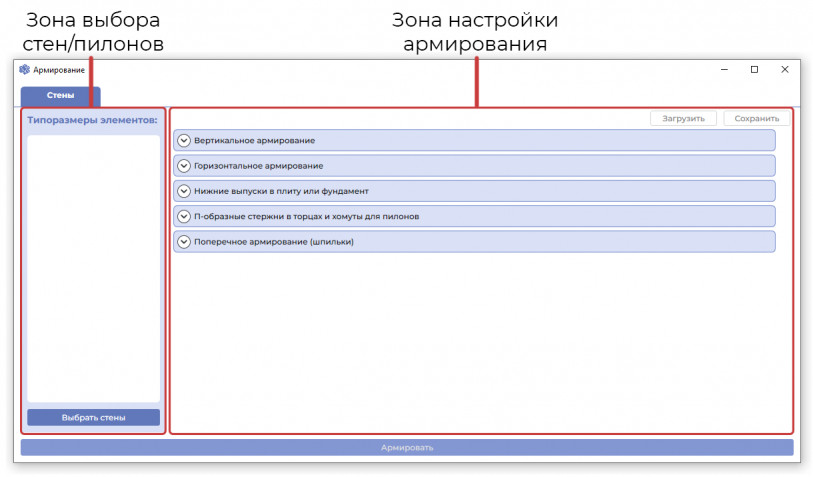

Интерфейс программы выглядит следующим образом:
Зона выбора стен/пилонов

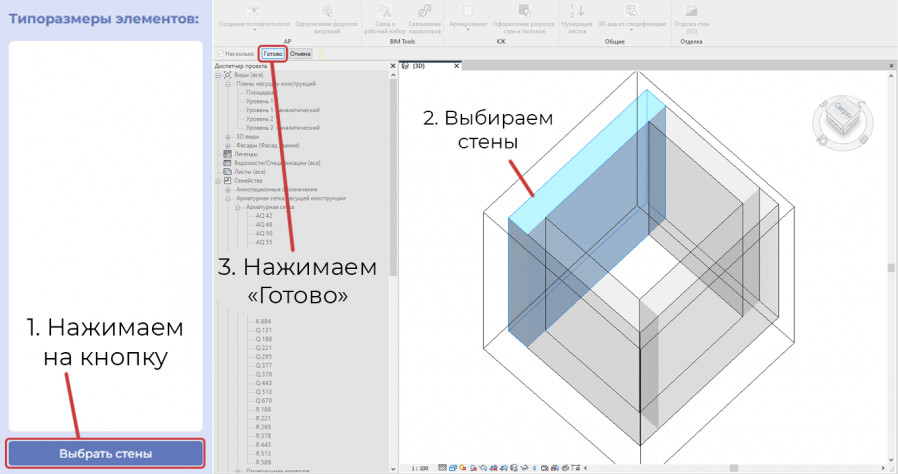

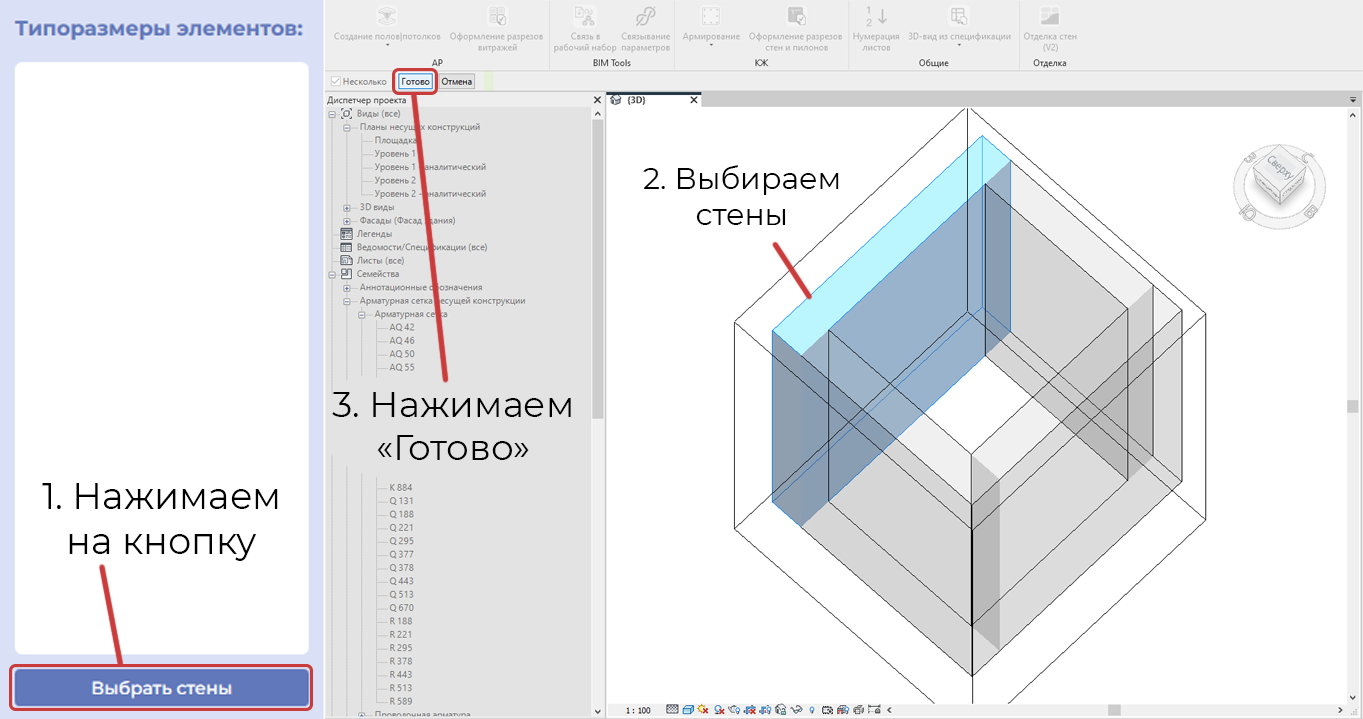

Для выбора элементов, подлежащих армированию:
- В зоне выбора стен/пилонов нажмите «Выбрать стены»
- На виде выделите нужные стены/пилоны
- Нажмите «Готово» в левом верхнем углу
После выбора стен/пилонов в списке появятся все типорзамеры выбранных элементов. Далее можно приступать к настройке армирования каждого выбранного типоразмера:
Зона настройки армирования

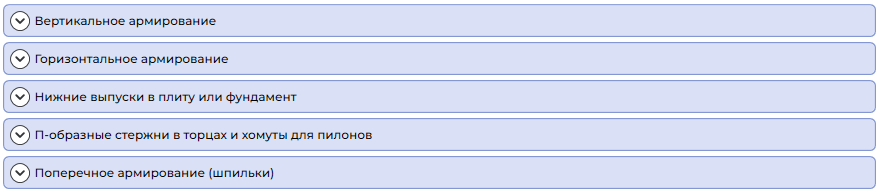

В зоне настройки армирования мы можем гибко настроить сценарий армирования. Для этого у нас есть соответствующие разделы:
- Настройка вертикального армирования
- Настройка горизонтального армирования
- Настройка нижних выпусков в плиту или фундамент
- Настройка П-образных стержней в торцах и хомутах для пилонов
- Настройка поперечного армирования
Важно! Выбранные настройки будут применены только к типоразмеру, выделенному в зоне «Выбор стен/пилонов».

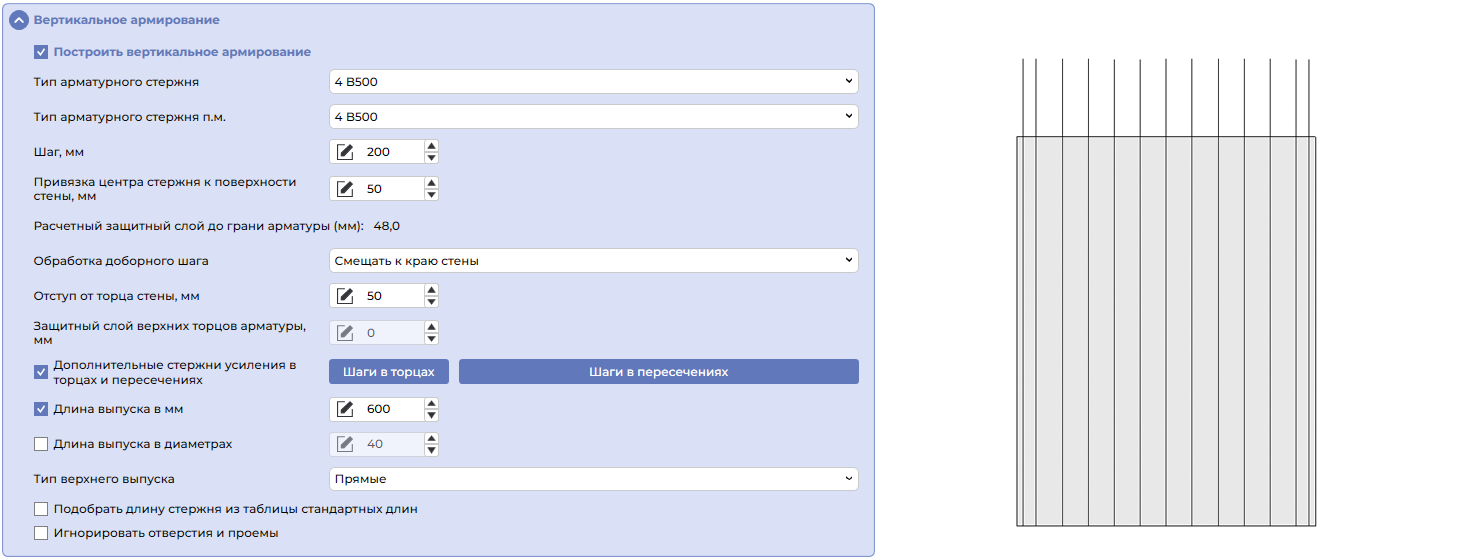

Настройка вертикального армирования
Эта настройка определяет, будет ли создаваться вертикальное армирование и как именно оно будет размещено.

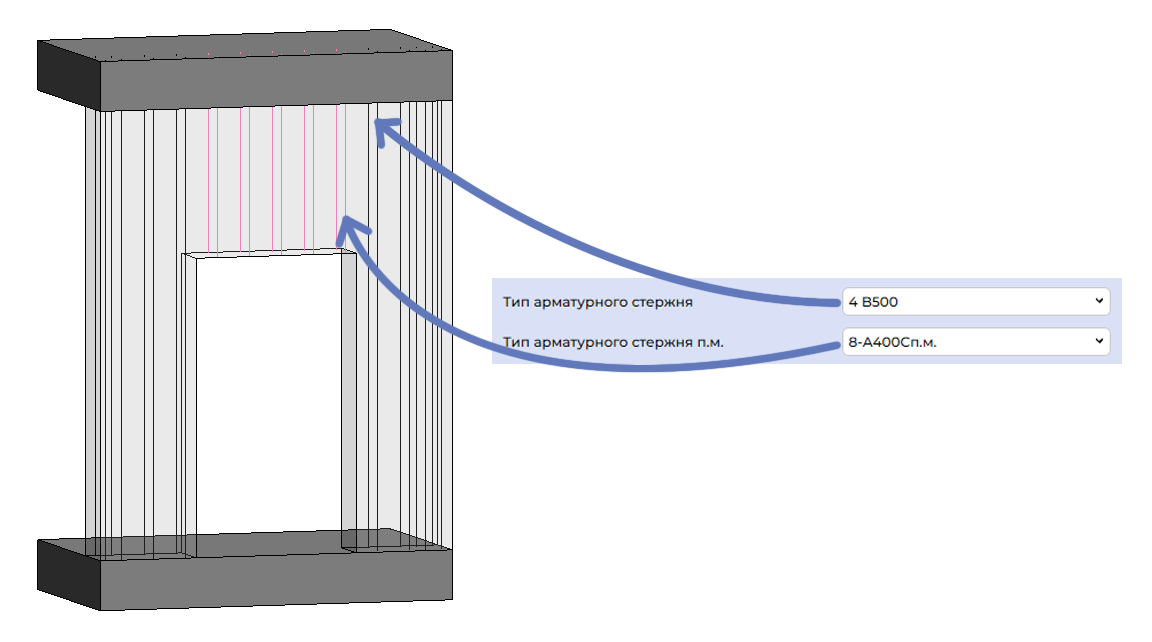

Параметр «Тип арматурного стержня» определяет, какой тип арматуры будет использоваться при вертикальном армировании стены. Параметр «Тип арматурного стержня п.м.» определяет, какой тип арматуры будет использоваться при вертикальном армировании стены над проёмами:

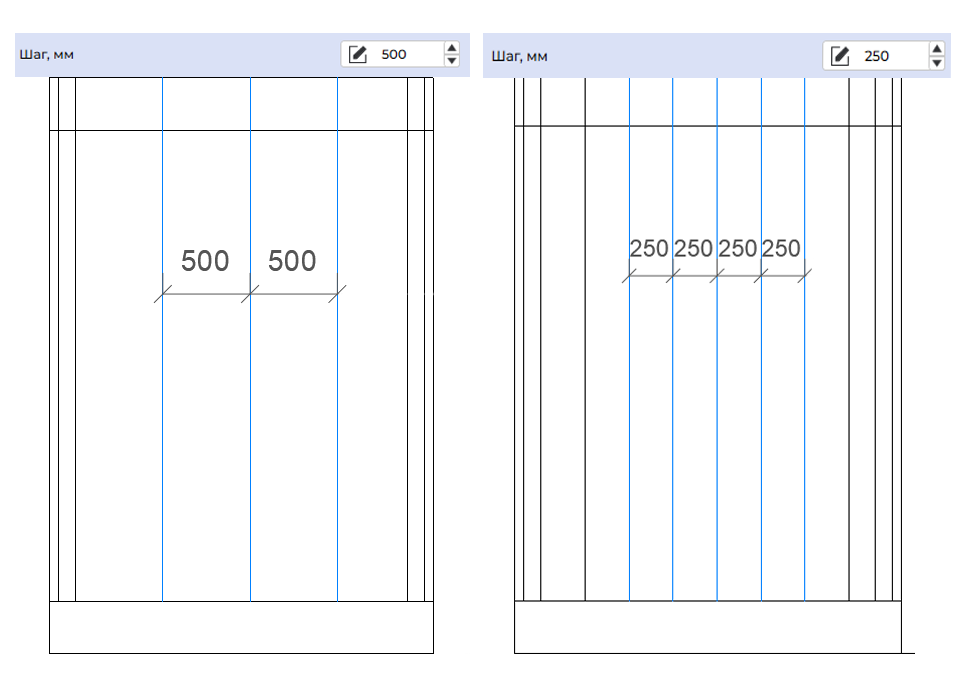

Параметр «Шаг, мм» определяет шаг вертикального армирования. Т.е. расстояние, на котором будут находиться стержни друг от друга:
Параметр «Привязка центра стержня к поверхности стены, мм» позволяет определить расстояние от лицевой поверхности стены до центра вертикального стержня. Результат хорошо виден на поперечном разрезе стены:
Поле «Расчетный защитный слой до грани арматуры (мм)» показывает расстояние от края стены до грани арматуры. Высчитывается следующим образом:
Привязка центра стержня к поверхности стены - (Толщина стержня / 2)

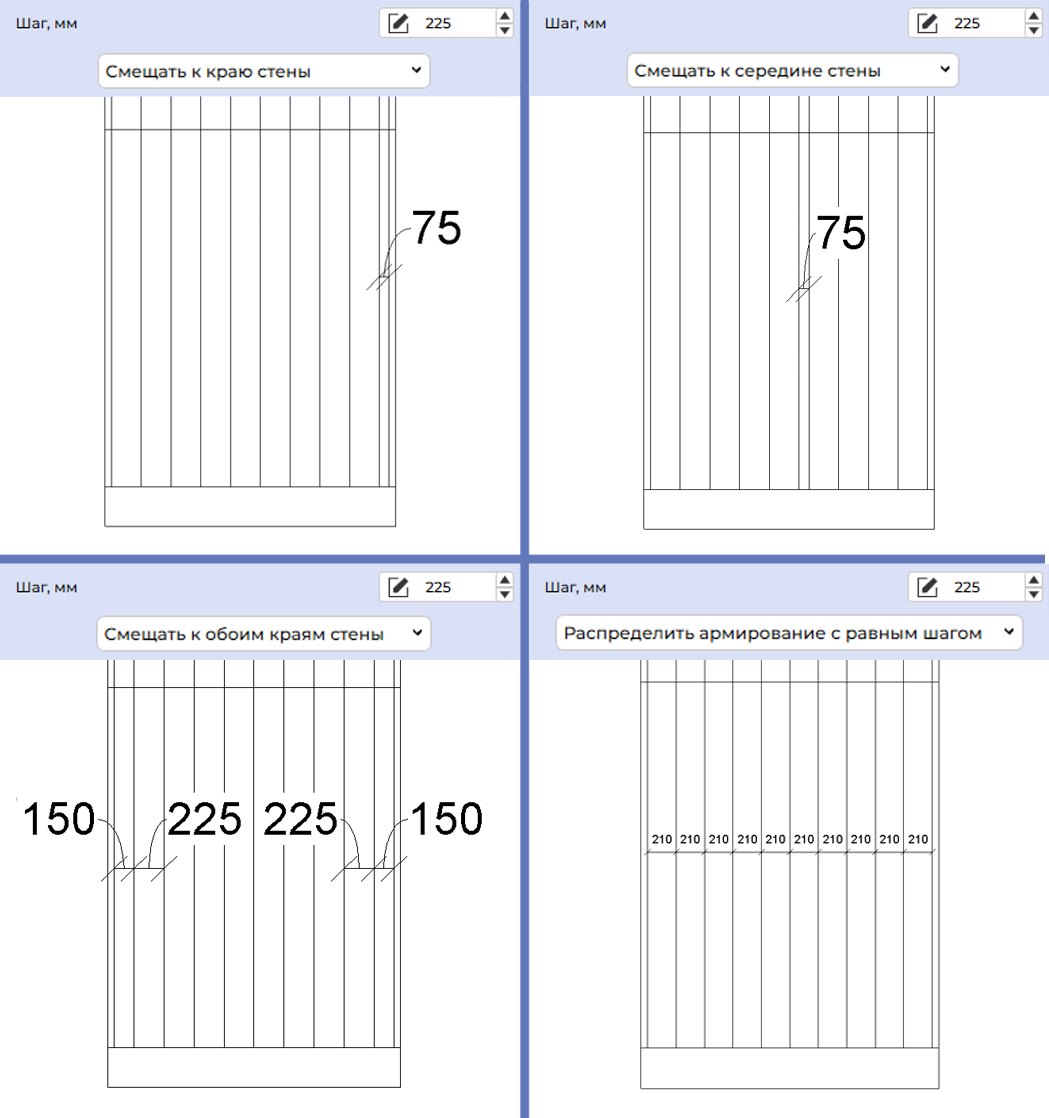

Настройка «Обработка доборного шага» определяет, как будет обработан остаток расстояния, не кратный шагу армирования:
На выбор есть четыре варианта:
- Смещать к краю стены - оставшееся пространство будет распределено в край стены
- Смещать к середине стены - оставшееся пространство будет распределено в середине стены
- Смещать к обоим краям стены - оставшееся пространство будет равномерно распредено по краям стены
- Распределить армирование с равным шагом - заданный шаг будет проигнорирован и все стержни будут размещены на одинаковом друг от друга расстоянии

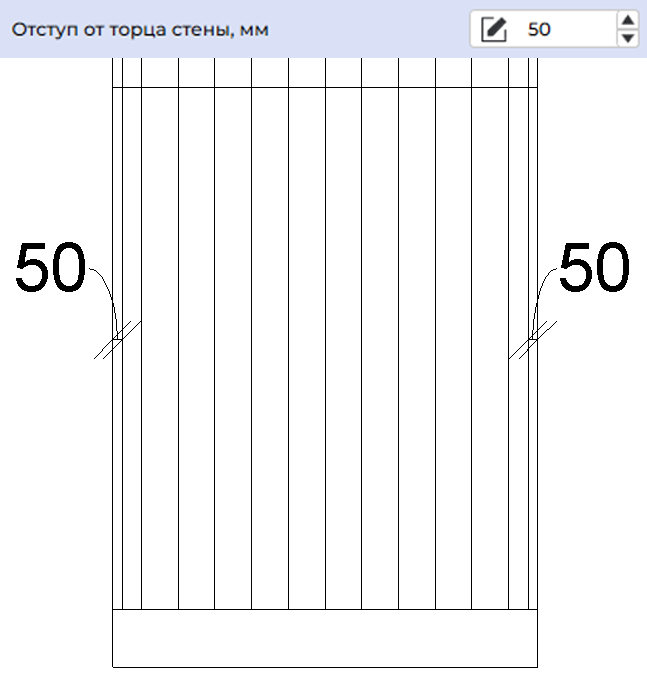

Параметр «Отступ от торца стены, мм» позволяет определить расстояние от боковой поверхности стены (торцов) до центра вертикального стержня. Результат хорошо виден на продольном разрезе стены:

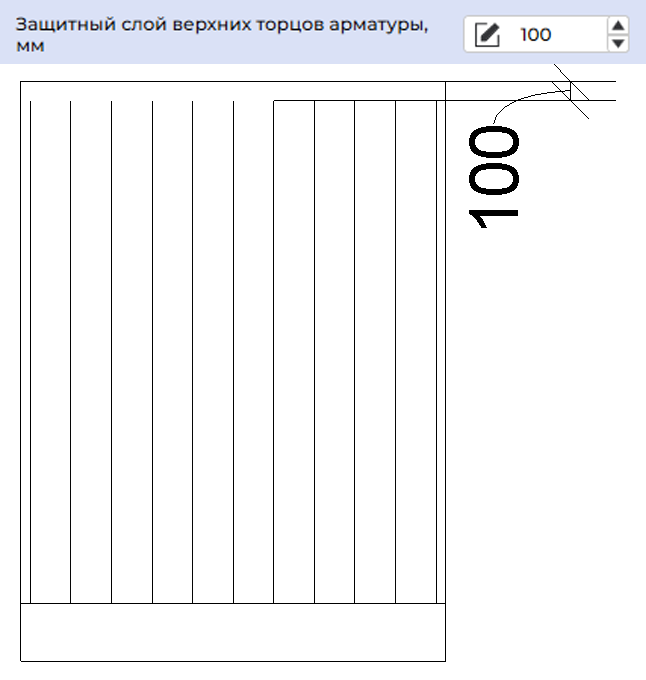

Настройка «Защитный слой верхних торцов арматуры» позволяет указать отступ от верхней грани стержней, до верхней грани стены. Или, если над стеной находится перекрытие, то до верхней грани перекрытия. Этот параметр можно настроить, только если в настройке «Длина выпуска» стоит значение 0.

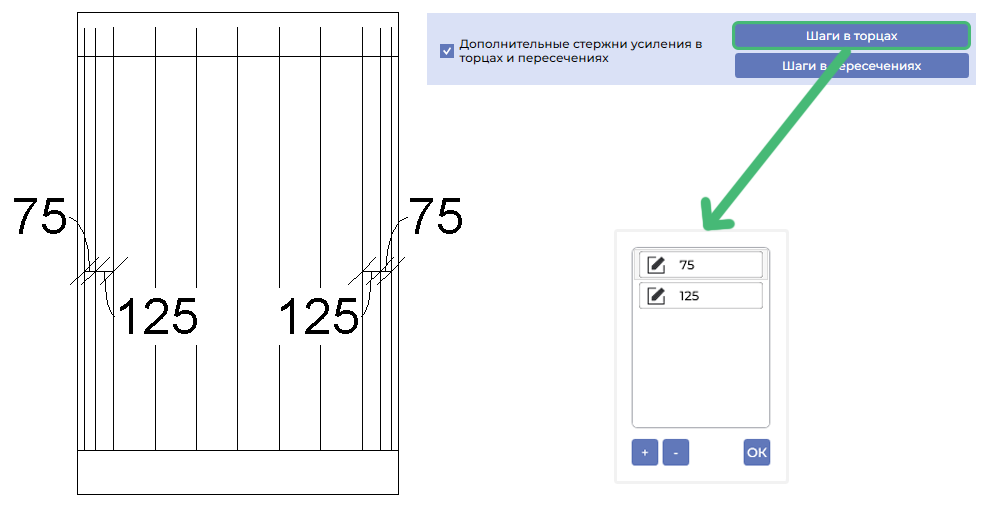

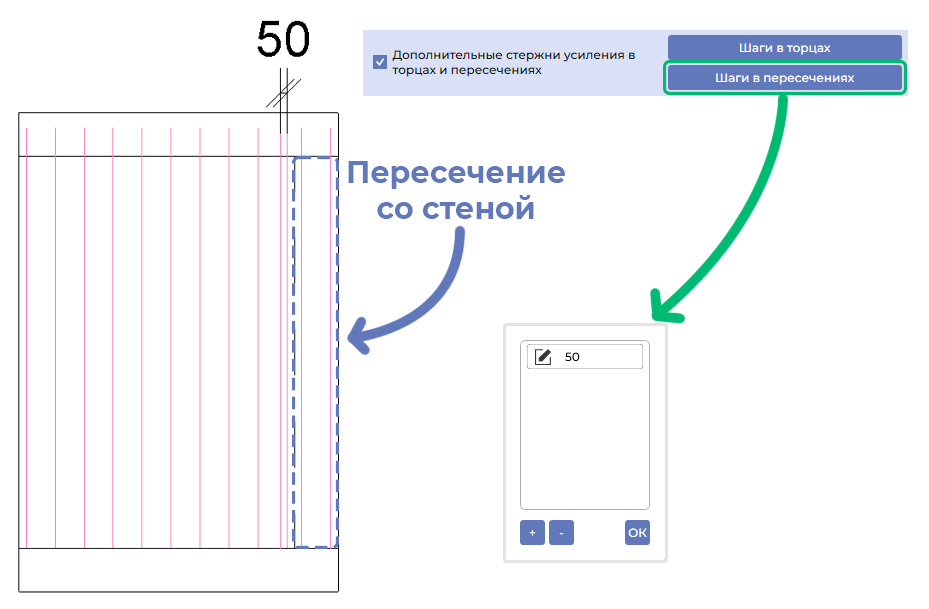

Галочка «Дополнительные стержни усиления в торцах и пересечениях» позволяет добавить дополнительные стержни по краям (в торцах) стены и на пересечениях:

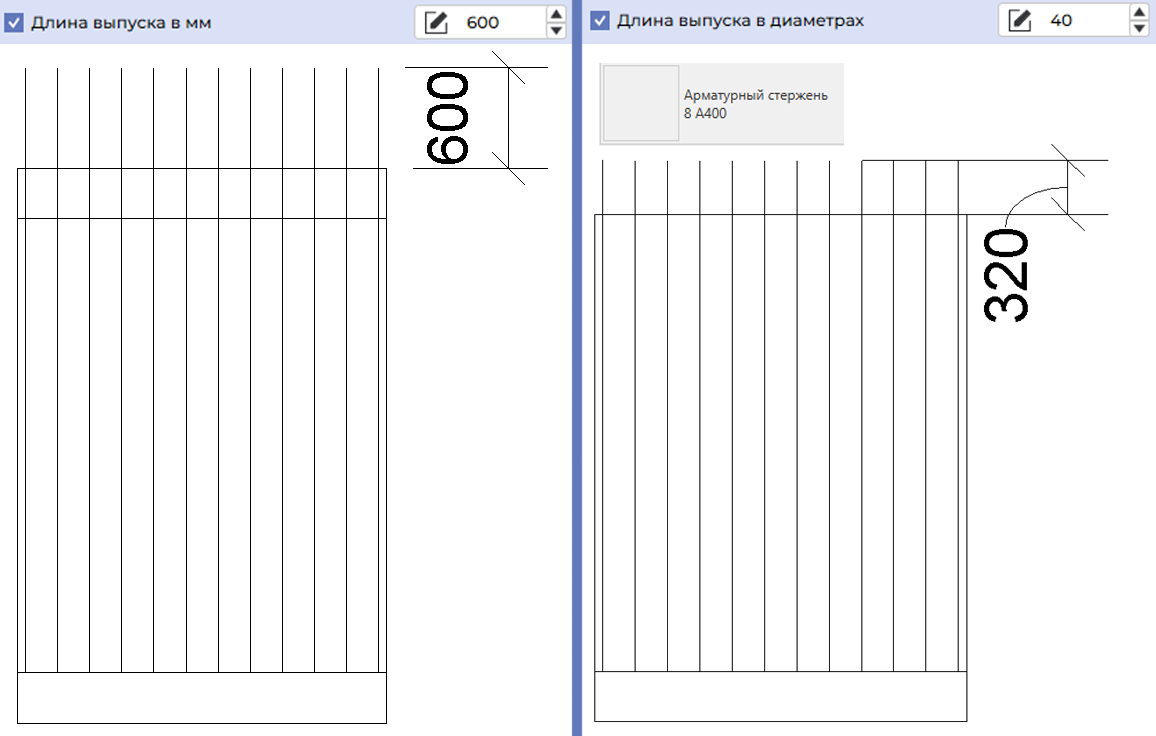

Настройки «Длина выпуска в мм» и «Длина выпуска в диаметрах» позволяет настроить длину выпуска стержней. Важно! Длина выпуска считается в зависимости от того, есть перекрытие над стеной или нет. Если есть, то длина считается от верхней грани перекрытия до верха стержня. Если перекрытия нет, то длина считается от верхней грани стены до верха стержня.
При использовании параметра «Длина выпуска в диаметрах» в поле указывается множитель. Итоговая длина считается следующим образом: Диаметр Стержня x Множитель.

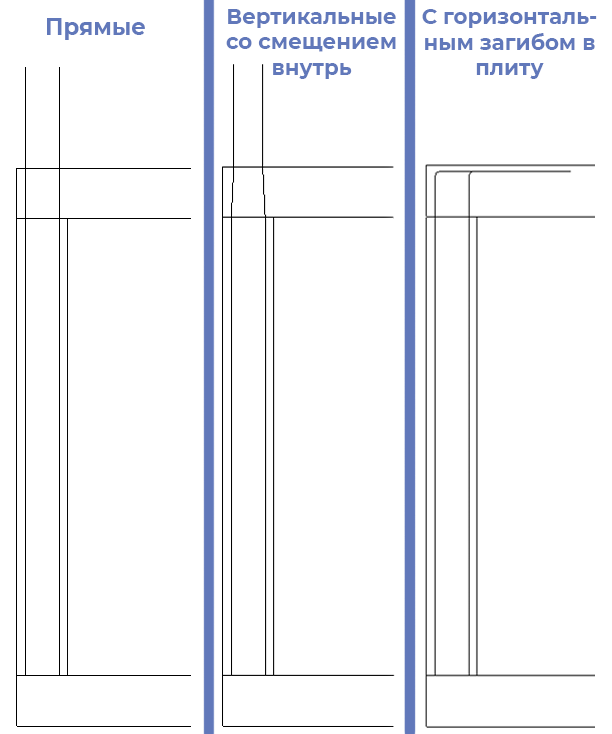

Параметр «Тип верхнего выпуска» определяет форму выпуска:
На выбор есть три формы выпусков:
- Прямые
- Вертикальные со смещение внутрь - они же Z-образные
- С горизонтальным загибом в плиту - они же Г-образные
Параметр «Подобрать длину стержня из таблицы» позволяет задать длину стержня из таблицы стандартных длин. Например, если в результате настроек армирования получается длина стержня 3600 мм, а арматуру такой длины не производят, этот параметр автоматически подберёт ближайший стандартный размер в большую сторону — то есть стержень длиной 3900 мм.
| Таблица стандартных длин стержней (в мм) |
| 1170 |
| 1300 |
| 1460 |
| 1670 |
| 1950 |
| 2340 |
| 2600 |
| 2920 |
| 2925 |
| 3340 |
| 3510 |
| 3900 |
| 4380 |
| 4680 |
| 5010 |
| 5200 |
| 5840 |
| 5850 |
| 6500 |
| 6680 |
| 7020 |
| 7300 |
| 7800 |
| 8190 |
| 8350 |
| 8760 |
| 8775 |
| 9100 |
| 9360 |
| 9750 |
| 10020 |
| 10220 |
| 10400 |
| 10530 |
| 11680 |
| 11690 |
| 11700 |
Галочка «Игнорировать отверстия и проёмы» определяет, нужно ли при армировании учитывать отверстия или нет:

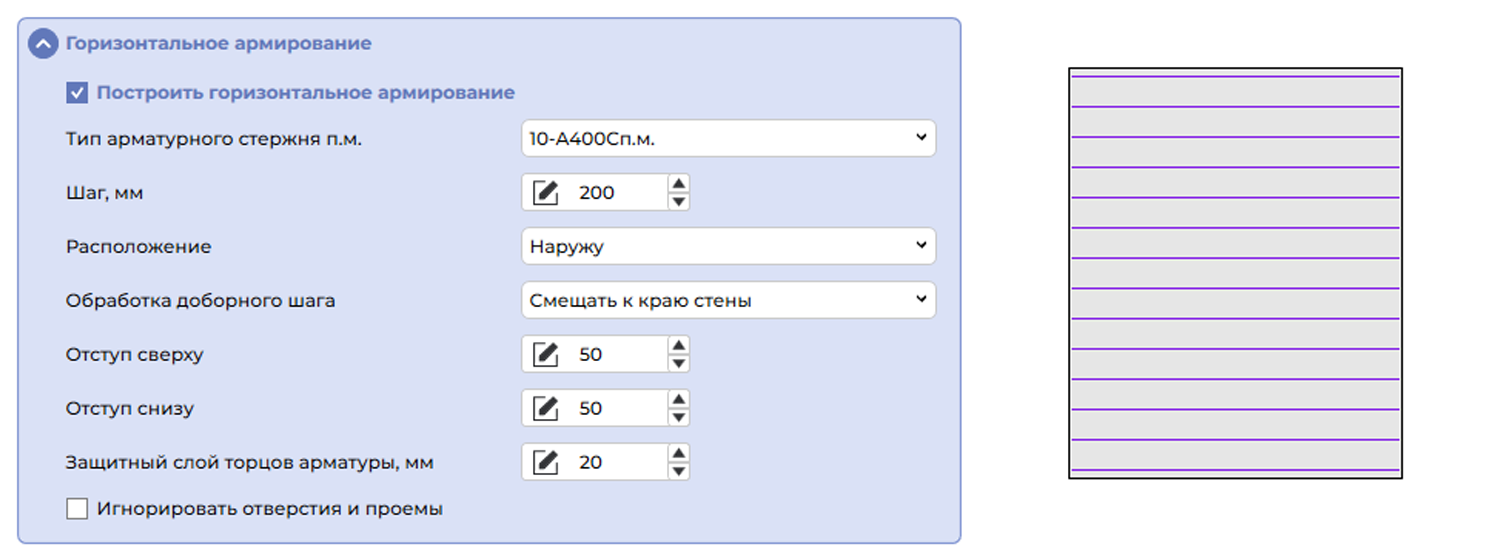

Настройка горизонтального армирования
Эта настройка определяет, будет ли создаваться горизонтальное армирование и как именно оно будет размещено.

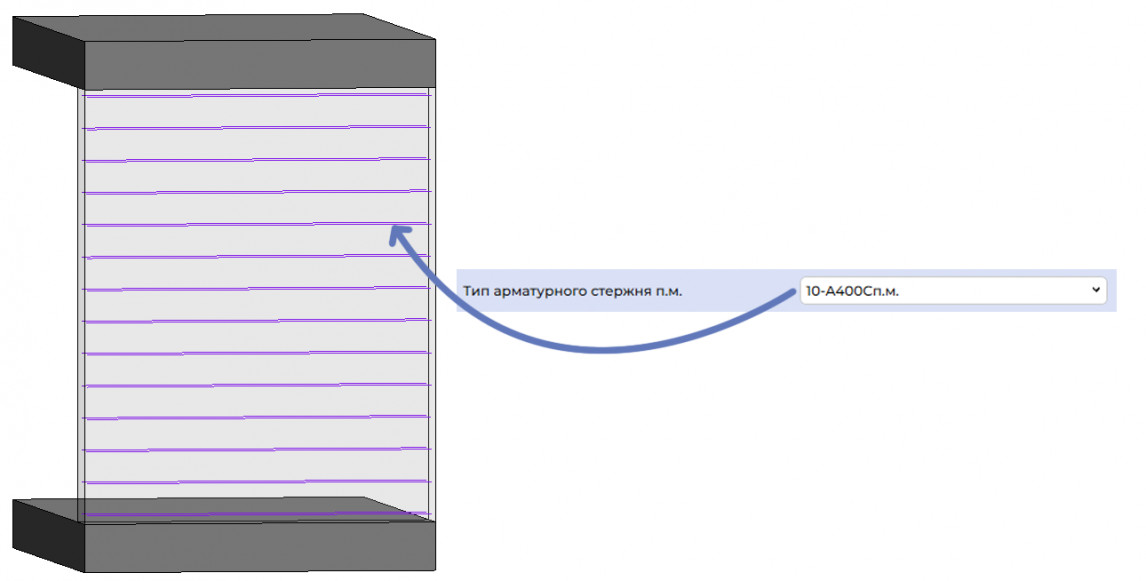

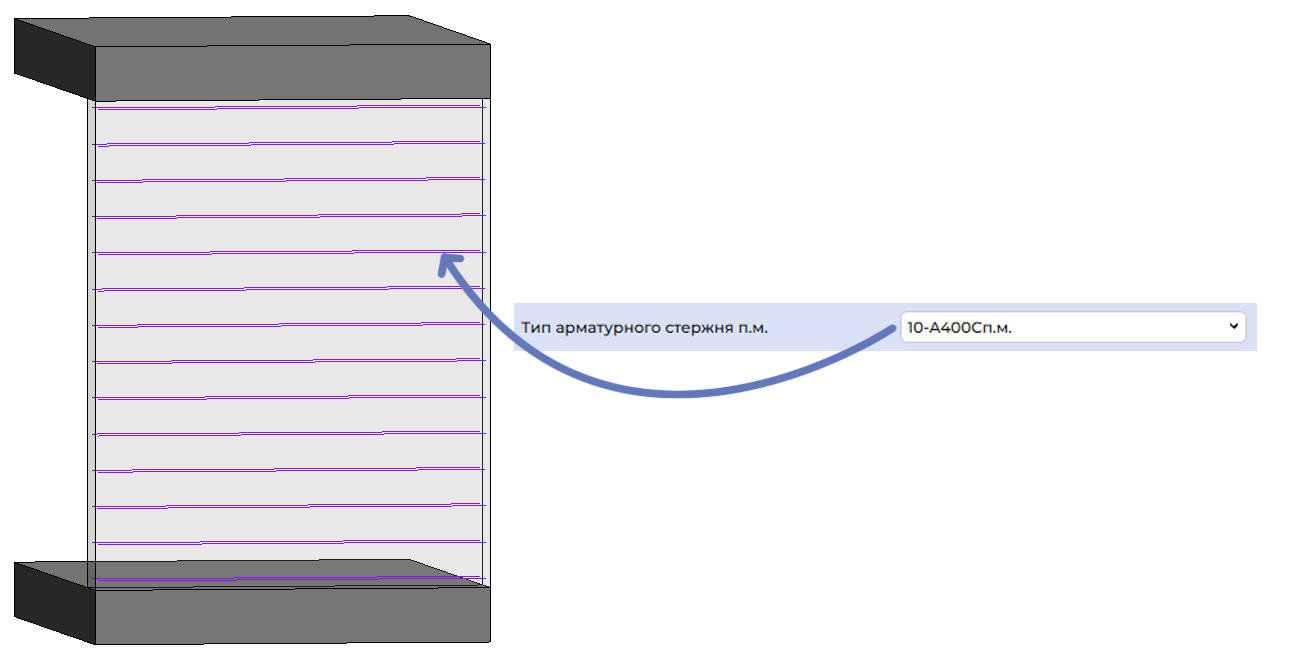

Параметр «Тип арматурного стержня п.м.» определяет, какой тип арматуры будет использоваться при горизонтальном армировании стены.
Параметр «Шаг, мм» определяет шаг вертикального армирования. Т.е. расстояние, на котором будут находиться стержни друг от друга:

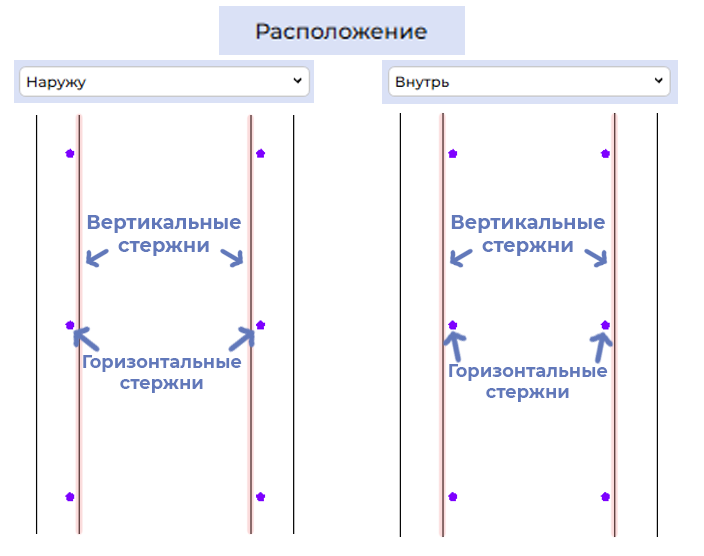

Настройка «Расположение» определяет то, как будут находиться горизонтальные стержни относительно вертикальных: внутри или снаружи. Разницу лучше всего видно на поперечном разрезе:

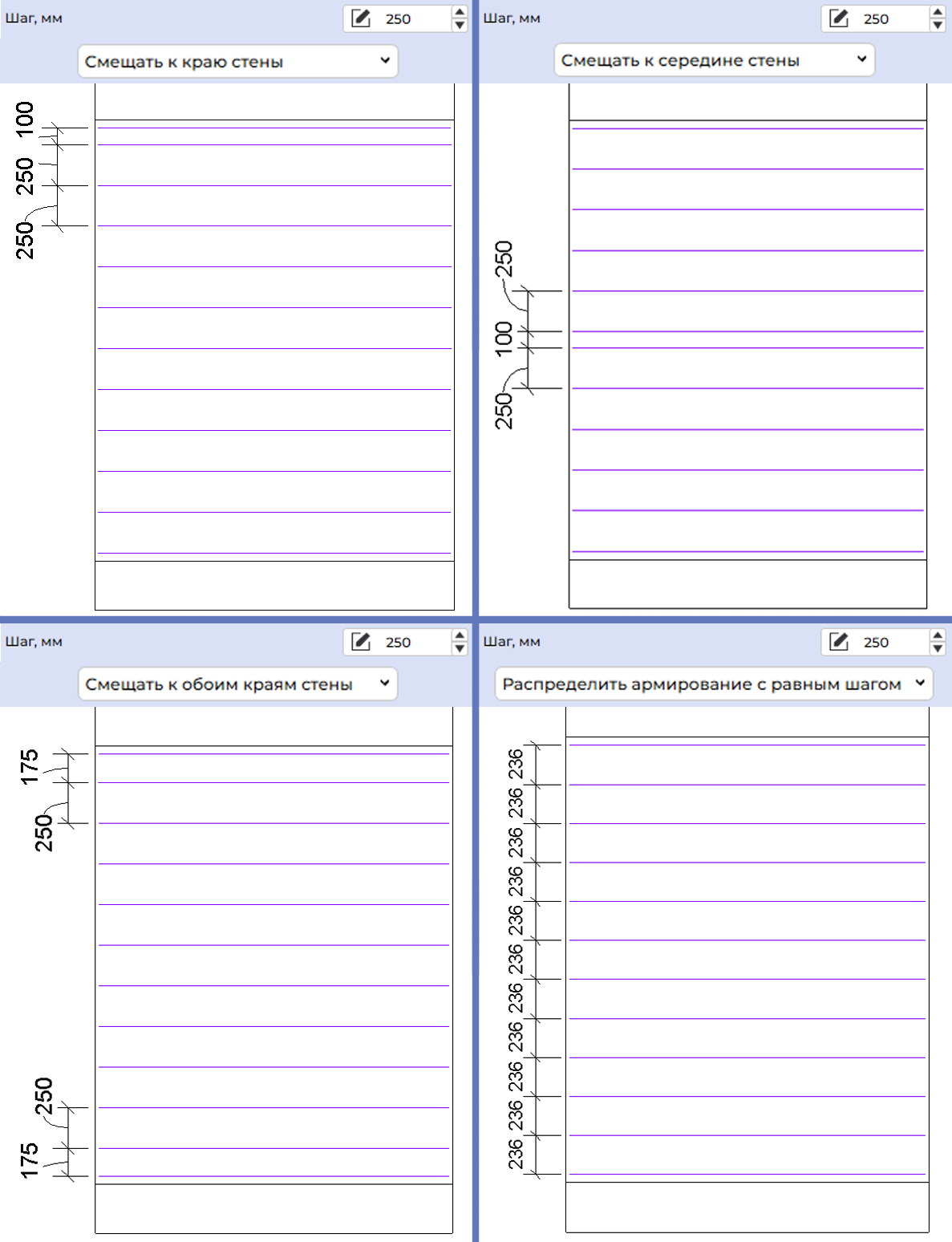

Настройка «Обработка доборного шага» работает по тому же принципу, что и в настройках вертикального армирования.
На выбор те же четыре варианта обработки:
- Смещать к краю стены - оставшееся пространство будет распределено в край стены
- Смещать к середине стены - оставшееся пространство будет распределено в середине стены
- Смещать к обоим краям стены - оставшееся пространство будет равномерно распредено по краям стены
- Распределить армирование с равным шагом - заданный шаг будет проигнорирован и все стержни будут размещены на одинаковом друг от друга расстоянии

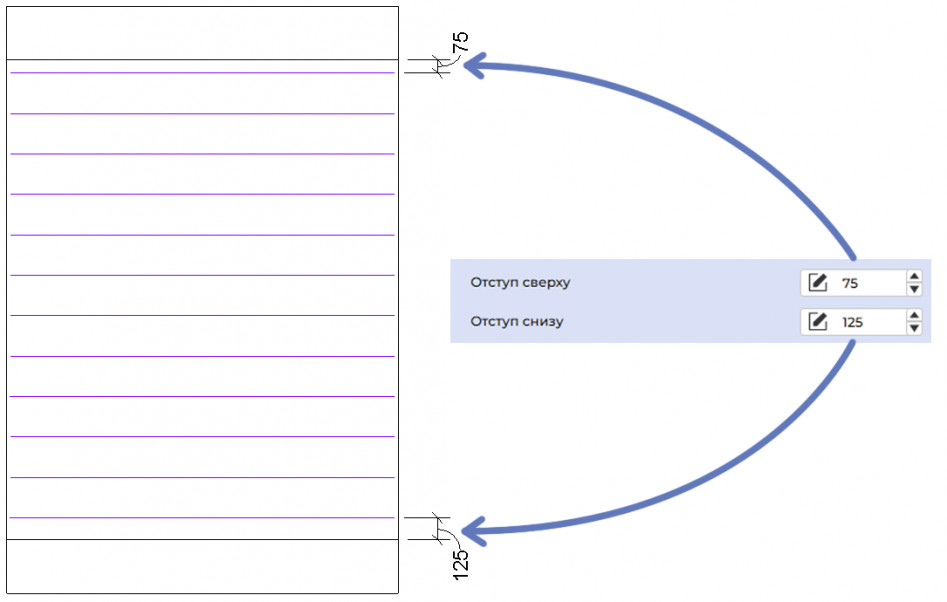

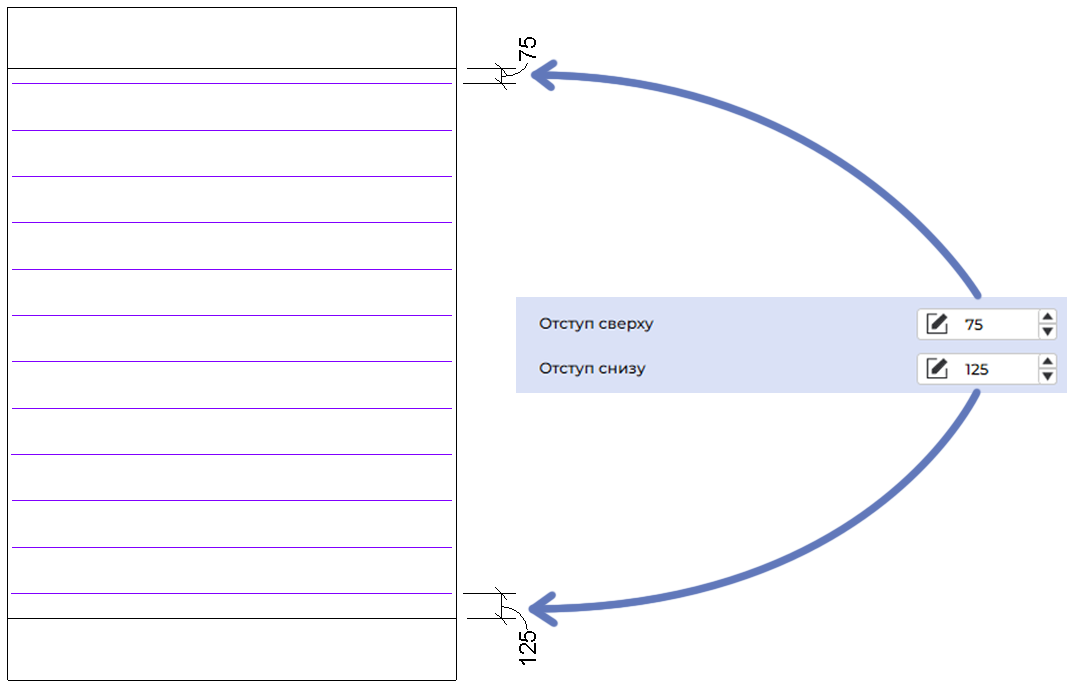

Параметры «Отступ сверху» и «Отступ снизу» определяют расстояние от верхних и нижних стержней до верхнего и нижнего краёв стены соответственно:

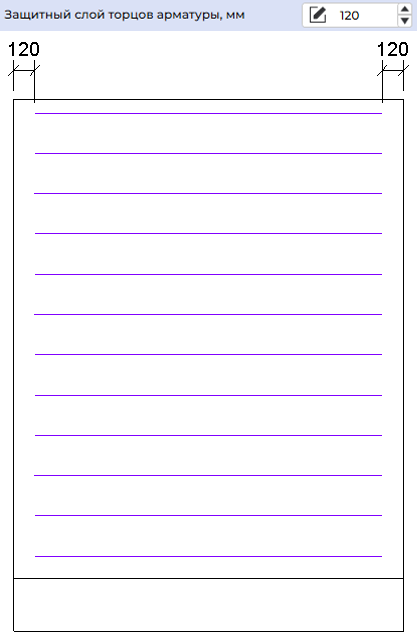

Параметр «Защитный слой торцов арматуры, мм» даёт возможность установить расстояние от торцов стены до горизонтальных стержней:
Галочка «Игнорировать отверстия и проёмы» определяет, нужно ли при горизонтальном армировании учитывать отверстия или нет:
Настройка нижних выпусков в плиту или фундамент
Эта настройка определяет, будут ли создаваться выпуски внизу стены и как именно они будут размещены.

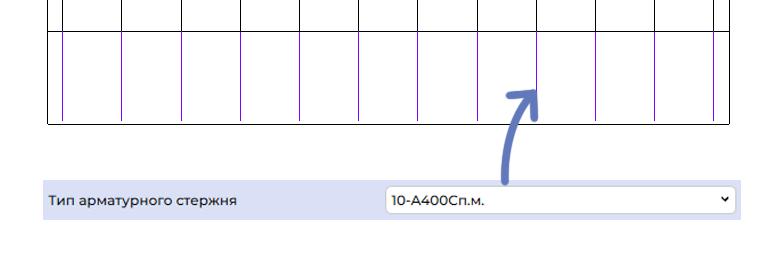

Параметр «Тип арматурного стержня» помогает определить, какой тип арматуры будет использоваться при создании выпусков:

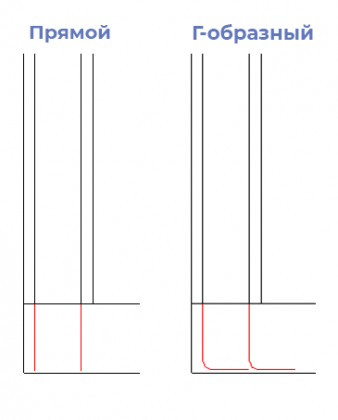

«Тип выпуска» определяет то, какая форма будет у выпуска.
На выбор есть две формы:
- Прямая
- Г-образная

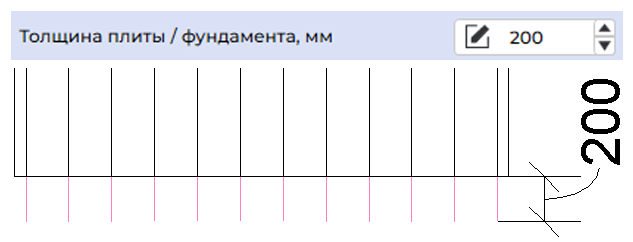

Настройка «Толщина плиты / фундамента, мм» нужна, если под стеной нет плиты, но нужно указать длину выпуска. Если под стеной уже есть плита, то этот параметр можно не заполнять.

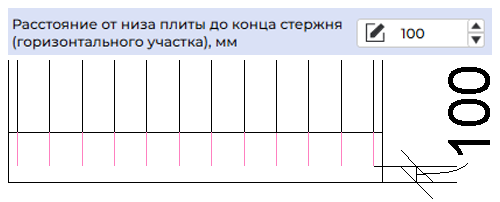

Параметр «Расстояние от низа плиты до конца стержня (горизонтального участка), мм» определяет расстояние, на котором будет находиться нижняя часть выпуска от нижней грани плиты:
Флажок «Подобрать длину стержня из таблицы стандартных длин» позволяет подогнать длину выпуска таким образом, чтобы длина стержня была стандартной. Таблицу стандартных длин можно посмотреть выше.

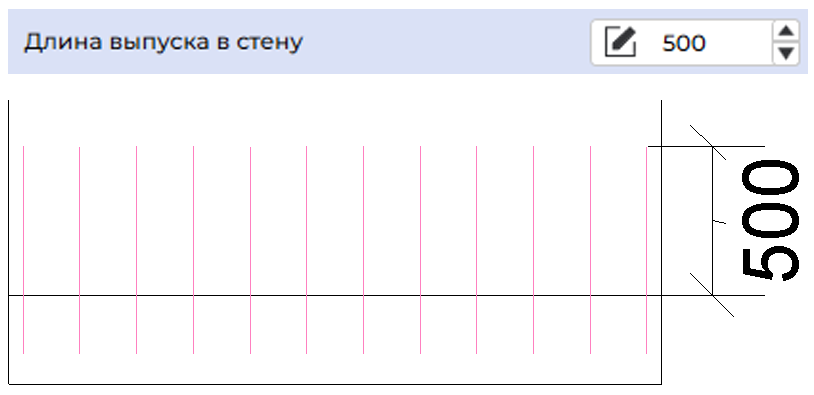

Настройка «Длина выпуска в стену» помогает определить длину, на которую выпуск будет проведён в стену:

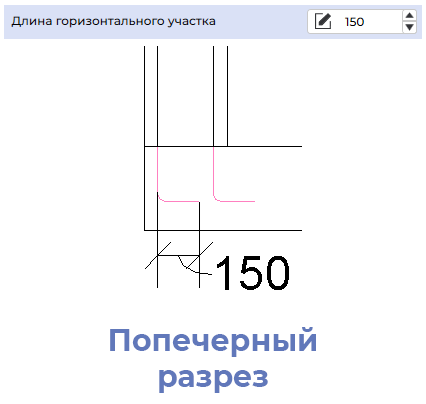

Параметр «Длина горизонтального участка» нужен для того, чтобы определить длину горизонтального участка Г-образного стержня:
Параметр «Сместить выпуски внутрь стены» определяет, должны ли выпуски размещаться между вертикальными стержнями или на одной линии с ними. Пример можно увидеть на поперечном разрезе:
Настройка п-образных стержни в торцах и хомуты для пилонов

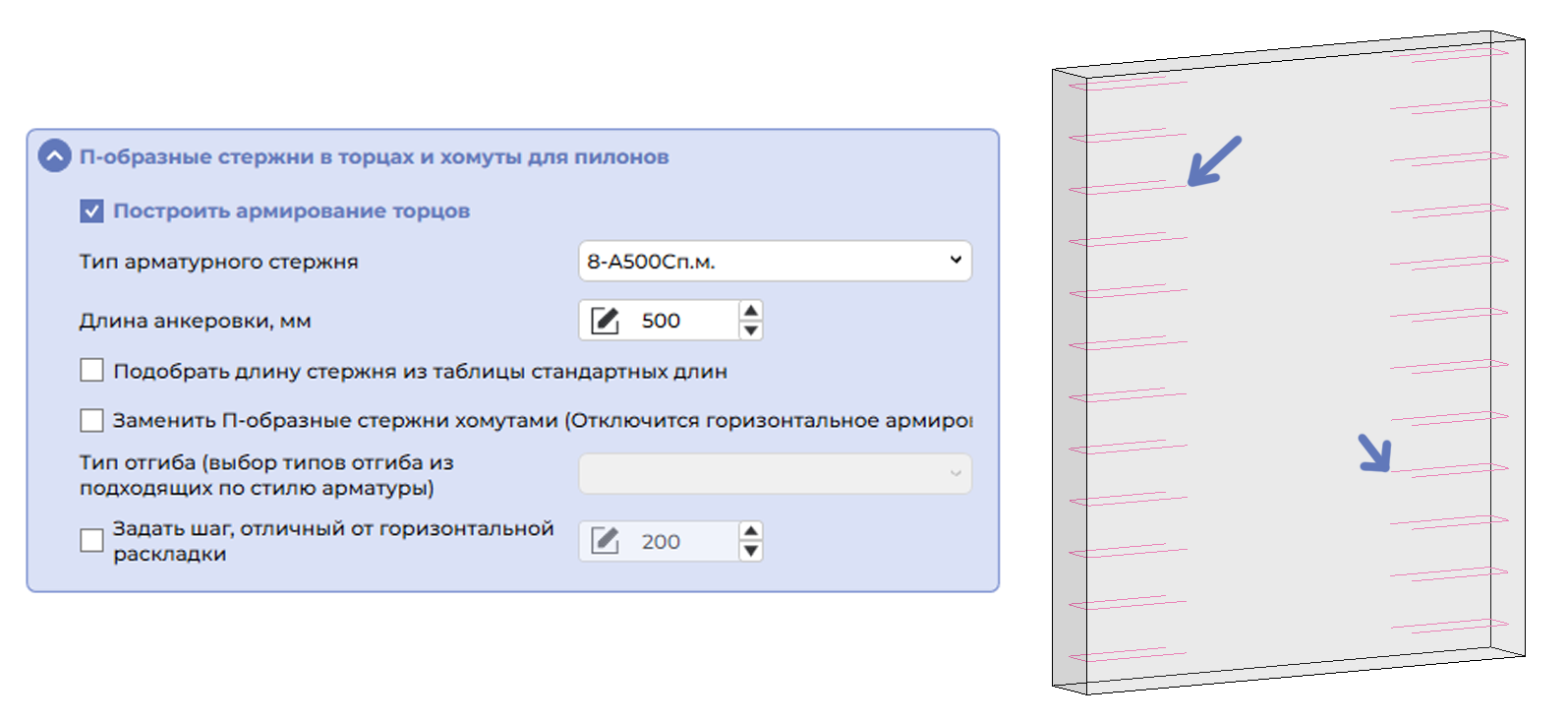

Эта настройка определяет, будут ли создаваться п-образные стержни и хомуты в стене:
Параметр «Тип арматурного стержня» определяет, какой тип стержня будет использоваться при армировании торцов:

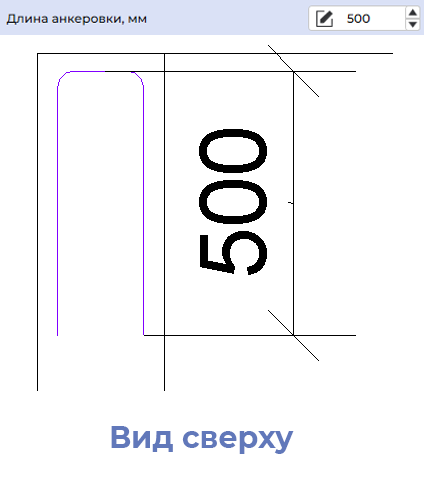

Параметр «Длина анкировки, мм» определяет длину анкерного стержня:

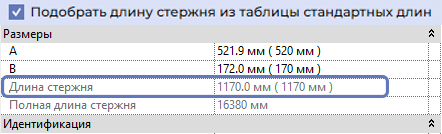

Галочка «Подобрать длину стержня из таблицы стандратных длин» позволяет подогнать длину анкерного стержня таким образом, чтобы общая длина стержня была стандартной. Таблицу стандартных длин можно посмотреть выше.

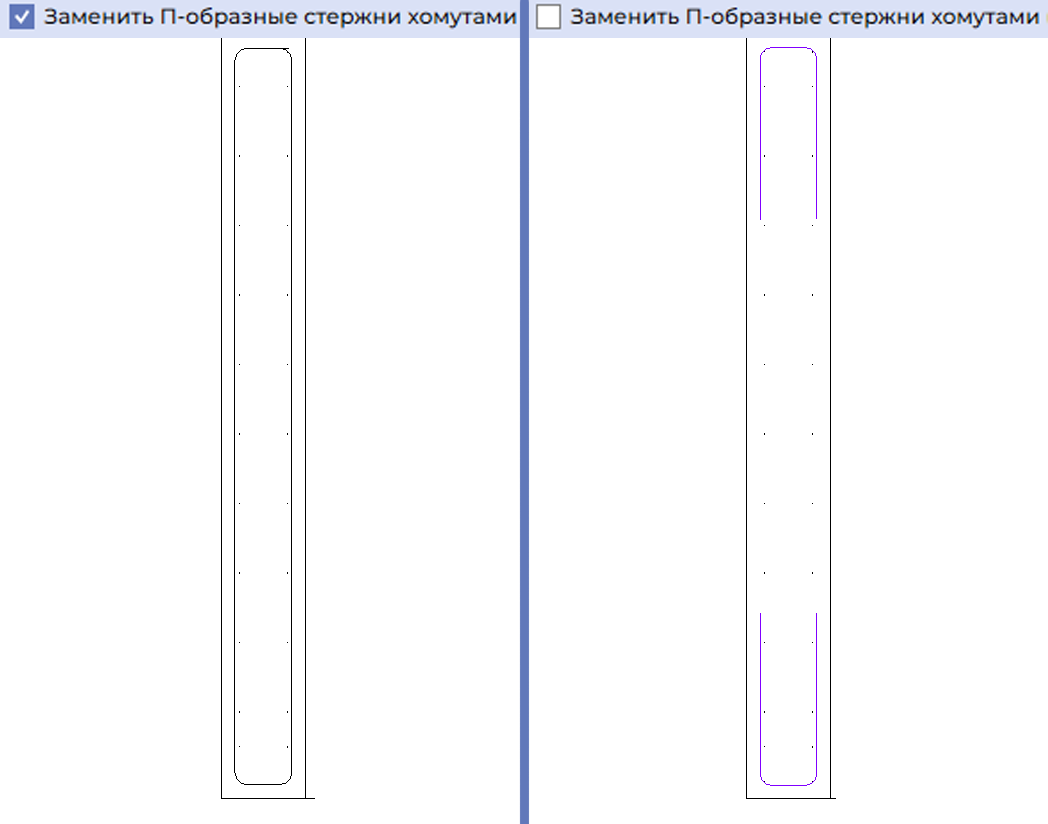

Галочка «Заменить П-образные стержни хомутами» позволяет вместо п-образных поставить хомуты. Важно! При постройке хомутов отключается горизонтальное армирование. Пример влияния галочки можно увидеть на виде сверху:
Если вы выбираете замену П-образных стержней на хомуты, то можете также указать тип отгиба для хомутов:
Обычно П-образные стержни и хомуты строятся с тем же шагом, что и горизонтальные стержни. Но есть возможность задать для них свой шаг с помощью галочки «Задать шаг, отличный от горизонтальной раскладки»:

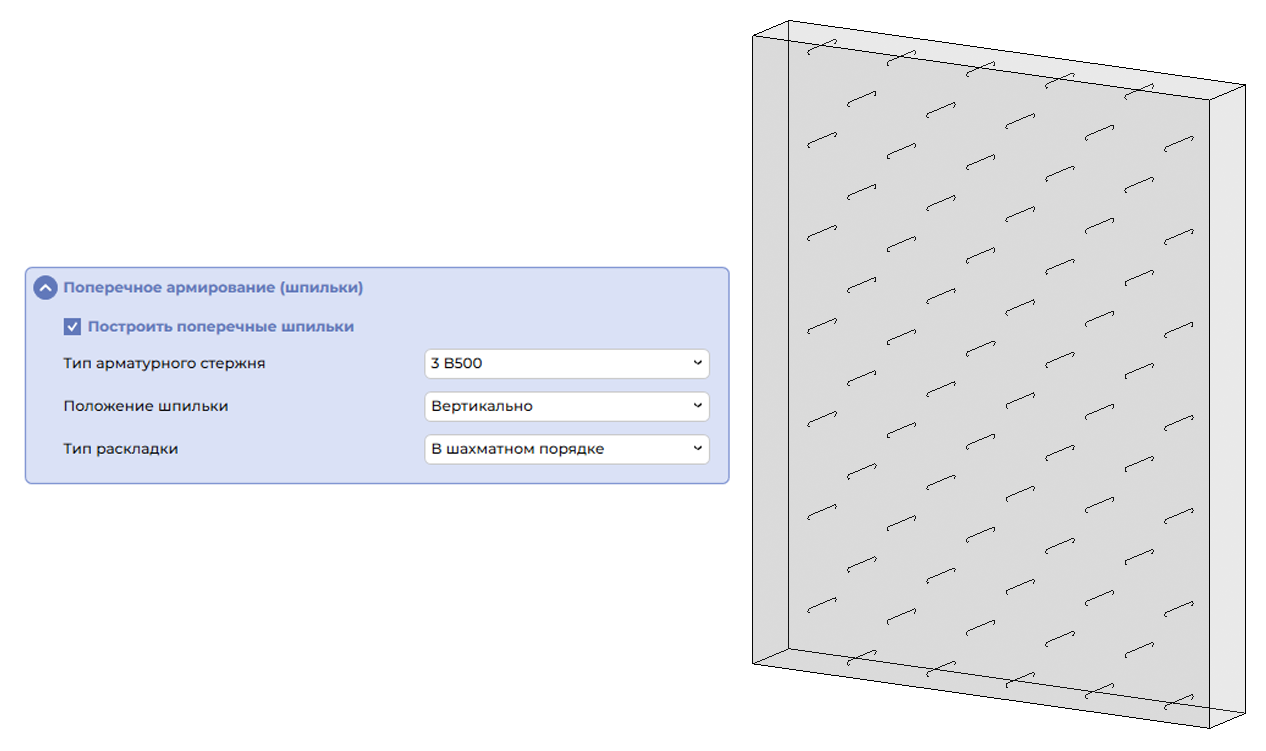

Настройки поперечного армирования (шпилек)
Эта настройка определяет, будут ли строиться шпильки в стене и каким образом.

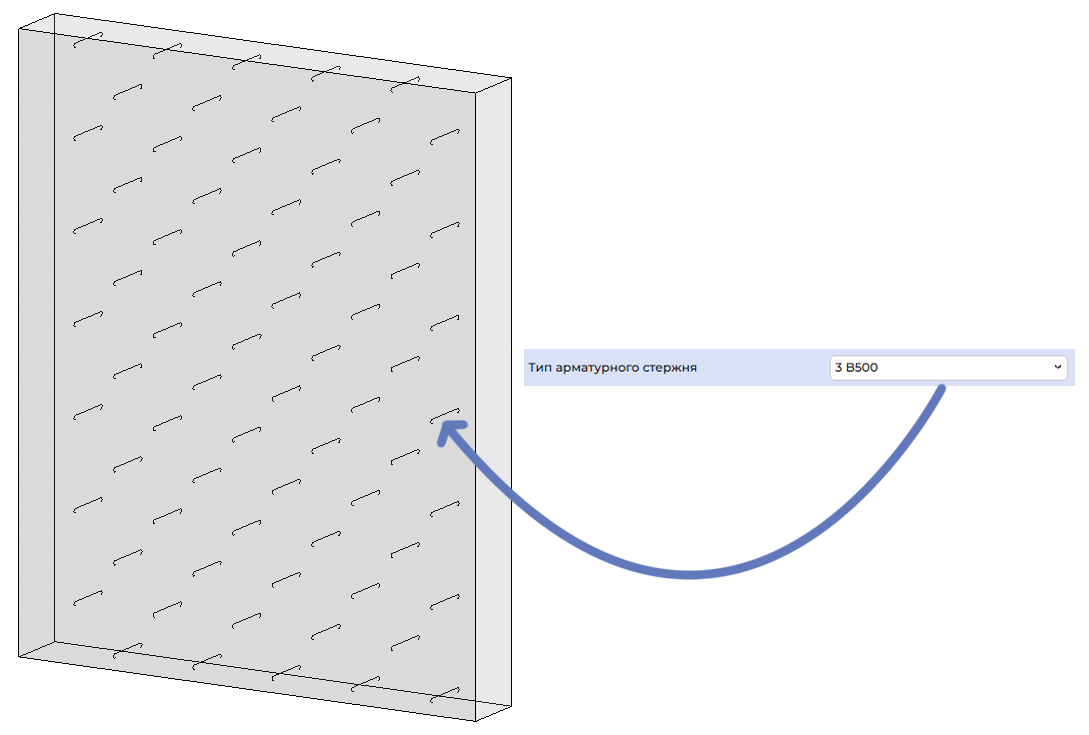

Параметр «Тип арматурного стержня» определят тип шпильки для поперечного армирования:

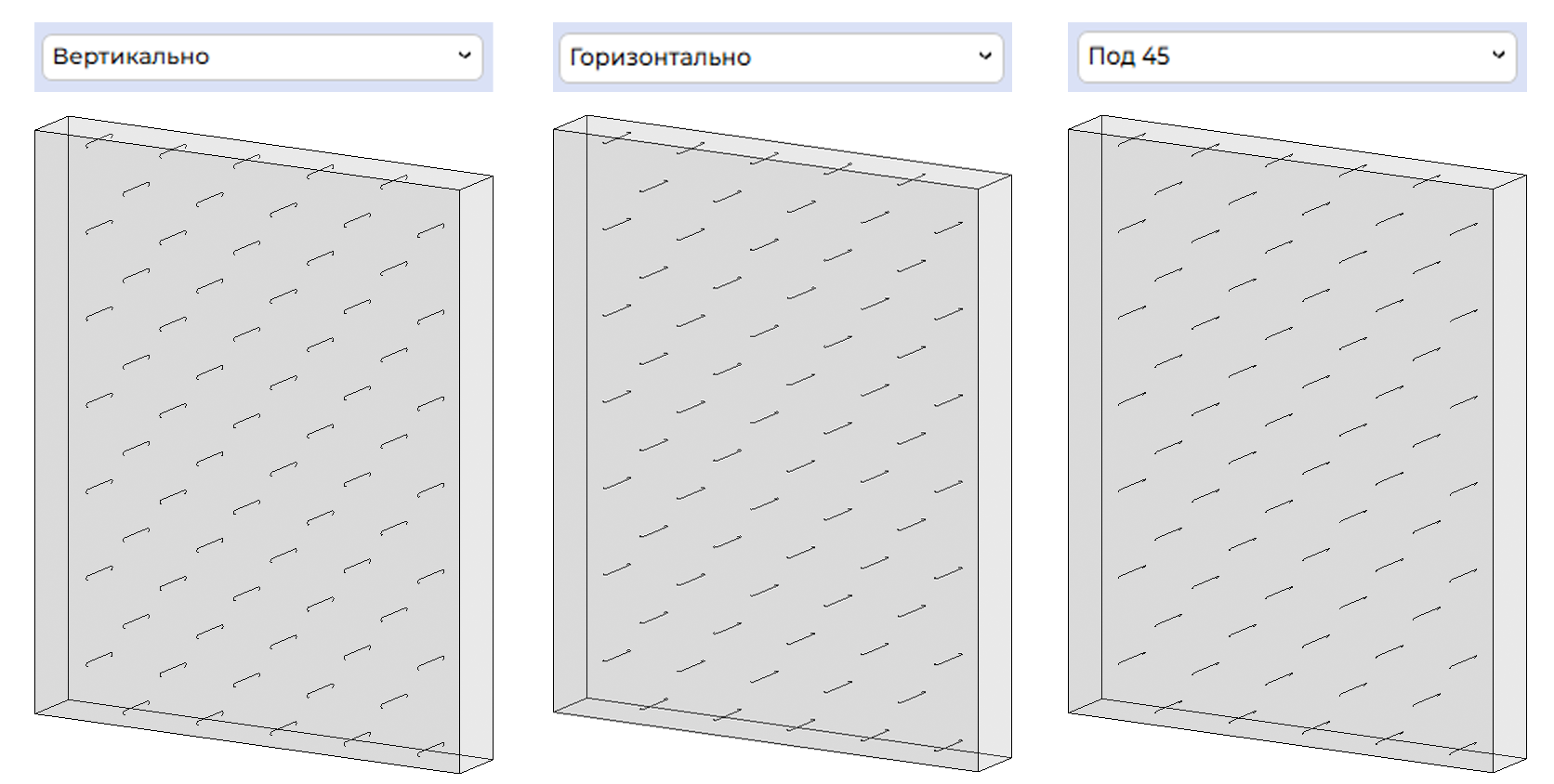

Настройка «Положение шпильки» позволяет настроить поворот шпильки вокруг своей оси.
На выбор есть три варианта:
- Вертикально
- Горизонтально
- Под 45

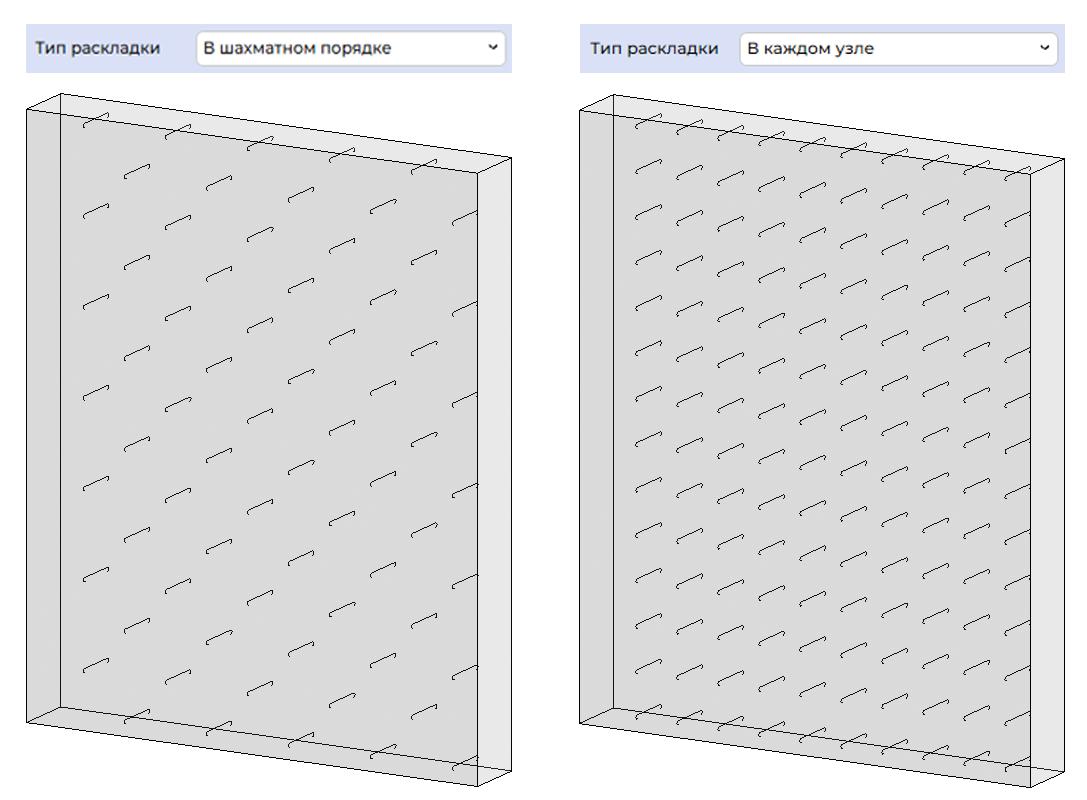

Параметр «Тип раскладки» определят то, каким образом будут размещены шпильки в стене:
- В шахматном порядке
- В каждом узле
Запуск процесса армирования

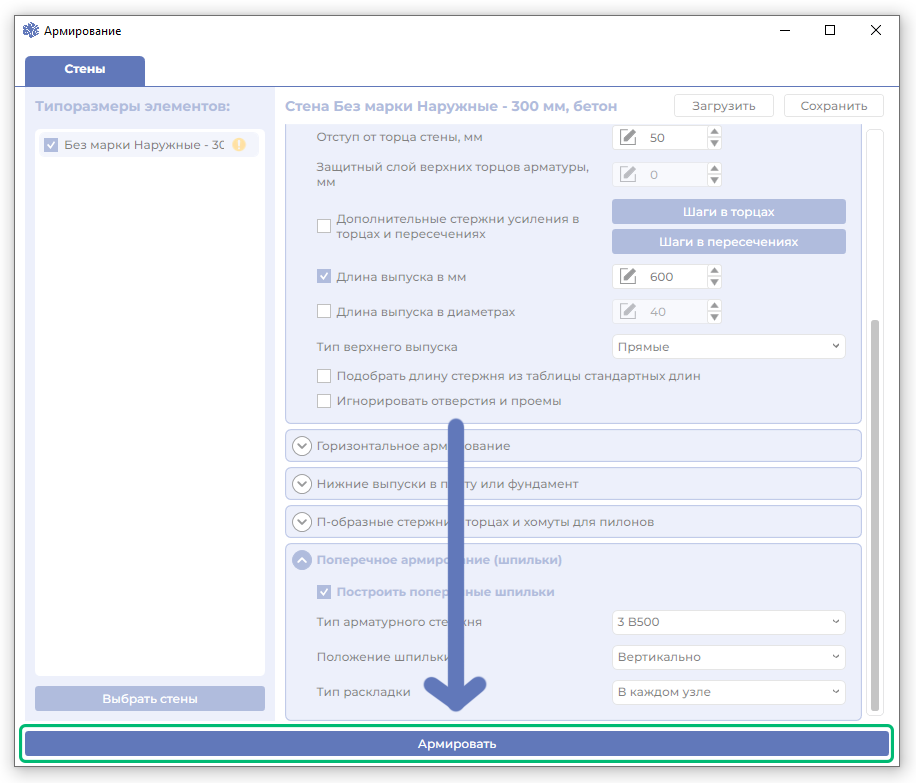

После настройки параметров армирования нажмите кнопку «Армировать» внизу окна для запуска процесса:

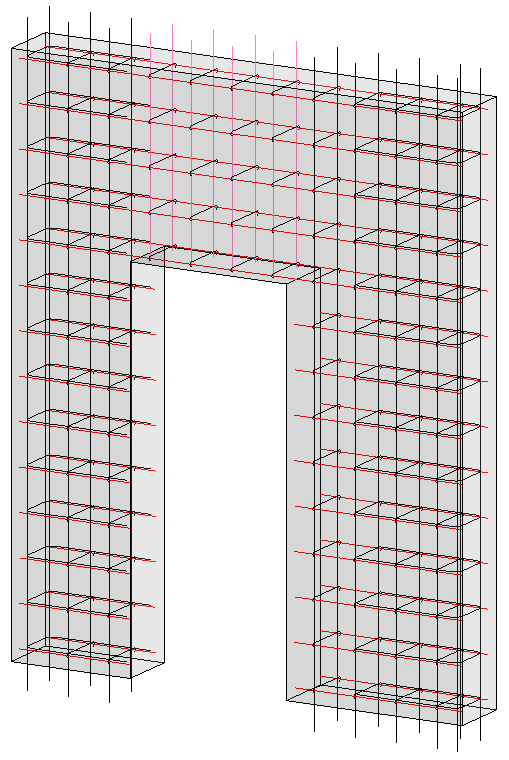

По итогу получится вот такой результат:
