Плагин для создания линейных размеров колонн с возможным учетом осей.
Горизонтальные и вертикальные размеры могут быть расставлены соответственно слева/справа и сверху/снизу, направления для построения и дистанцию выноски можно задать настройками плагина.
Запуск плагина
Для запуска плагина нужно перейти на вкладку «Стройтэкпроект», далее – раздел «КЖ», затем нажать на кнопку «Образмерить колонны»
Обзор интерфейса

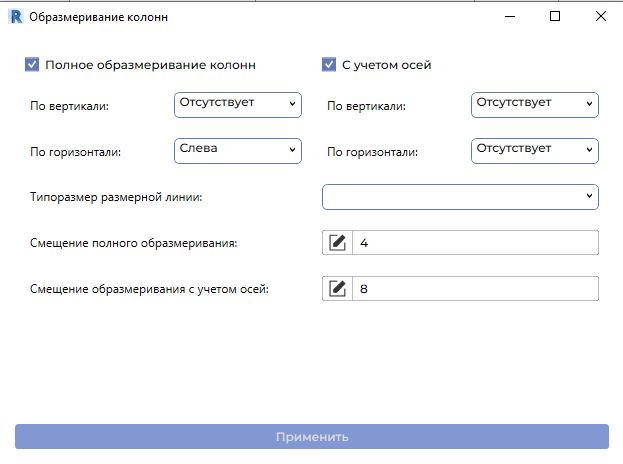

Интерфейс плагина сразу после запуска выглядит следующим образом:
Перед началом работы необходимо на подходящем виде найти колонны и выделить их, зажимая левую кнопку мыши:
Доступно два режима работы:
- Создать полные горизонтальные/вертикальные размеры, без учета осей. Необходимо выбрать галочку «Полное образмеривание колонн».
- Создать размеры с учетом осей. Размеры будут строиться от края колонны до оси, проходящей через колонну, и от оси до противоположного края. Необходимо выбрать галочку «С учетом осей».
Можно использовать комбинацию двух режимов – тогда размеры будут строиться как полные, так и с учетом осей. Для этого необходимо выбрать обе галочки «Полное образмеривание колонн» и «С учетом осей».
Необходимо выбрать типоразмер размерной линии – без этого пункта кнопка «Применить» будет неактивна.
Нажать кнопку «Применить». Если было выбрано большое количество колонн, процесс обработки может занять некоторое время. Дождитесь его завершения.
С параметрами, представленными ниже на изображении, получен следующий результат:
Построение размеров с учетом осей (может потребоваться раздвинуть размеры вручную или с помощью другого плагина):
Можно регулировать смещение размерной линии, меняя параметры «Смещение полного образмеривания» и «Смещение образмеривания с учетом осей». Например, на изображении ниже представлено смещение полного образмеривания в 6 единиц и образмеривание с учетом осей в 12 единиц:
Плагин сохраняет последние примененные настройки. При следующем запуске они отобразятся автоматически.
