Оформление разрезов стен и пилонов
Основной функционал
Плагин предназначен для образмеривания и формирования чертежей по типовым пилонам и стенам с армированием. Основной функционал плагина:
- Создание поперечного разреза стены
- Создание поперечного и продольного разрезов пилона
- Образмеривание созданных разрезов
- Размещение разрезов на листах с созданием и размещением спецификаций
Запуск плагина
Чтобы запустить плагин, нужно перейти на вкладку «Стройтэкпроект», найти раздел «КЖ», и нажать на кнопку «Оформление разрезов стен и пилонов»:
Обзор интерфейса
Интерфейс программы выглядит следующим образом:
Зона выбора стен
В зоне выбора стен можно выбрать для каких стен и пилонов нужно оформить разрезы. Чтобы выбрать стены, нужно выполнить следующие шаги:

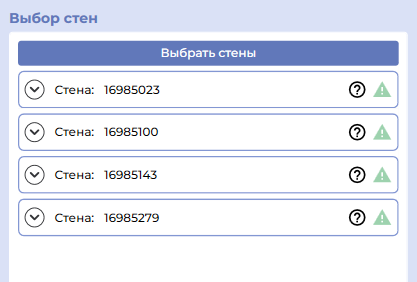

После этого в списке появятся выбранные стены с информацией о степени готовности этих стен для формирования разрезов:
Цвет восклицательного знака указывает на готовность стены к формированию разреза.
- Зелёный цвет означает, что стена полностью пригодна
- Жёлтый — что пригодна с незначительными ограничениями
- Красный — что полностью непригодна

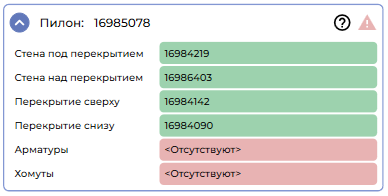

Пригодные стены могут пройти процедуру образмеривания, а непригодные - нет. Причину, по которой стена не прошла контроль, можно узнать, если развернуть информацию о выбранной стене:
Или можно навестись мышкой на восклицательный знак:
Важно! Чтобы повысить пригодность стен, убедитесь, что стена содержит арматуру, а пилон — арматуру и хомуты. Если стены и пилоны правильно армированы, но плагин всё равно показывает их непригодность, проверьте настройки привязки параметров. Информация о настройке привязки параметров приведена ниже в этой же статье.
Зона настроек
Основные настройки
Настройки «Дополнительная высота поперечного разреза» и «Дополнительная ширина поперечного разреза» указывают, сколько миллиметров будет добавлено к границе обрезки вида по высоте и ширине соответственно. Расширение границы происходит в обе стороны: для дополнительной высоты — сверху и снизу, для дополнительной ширины — слева и справа.

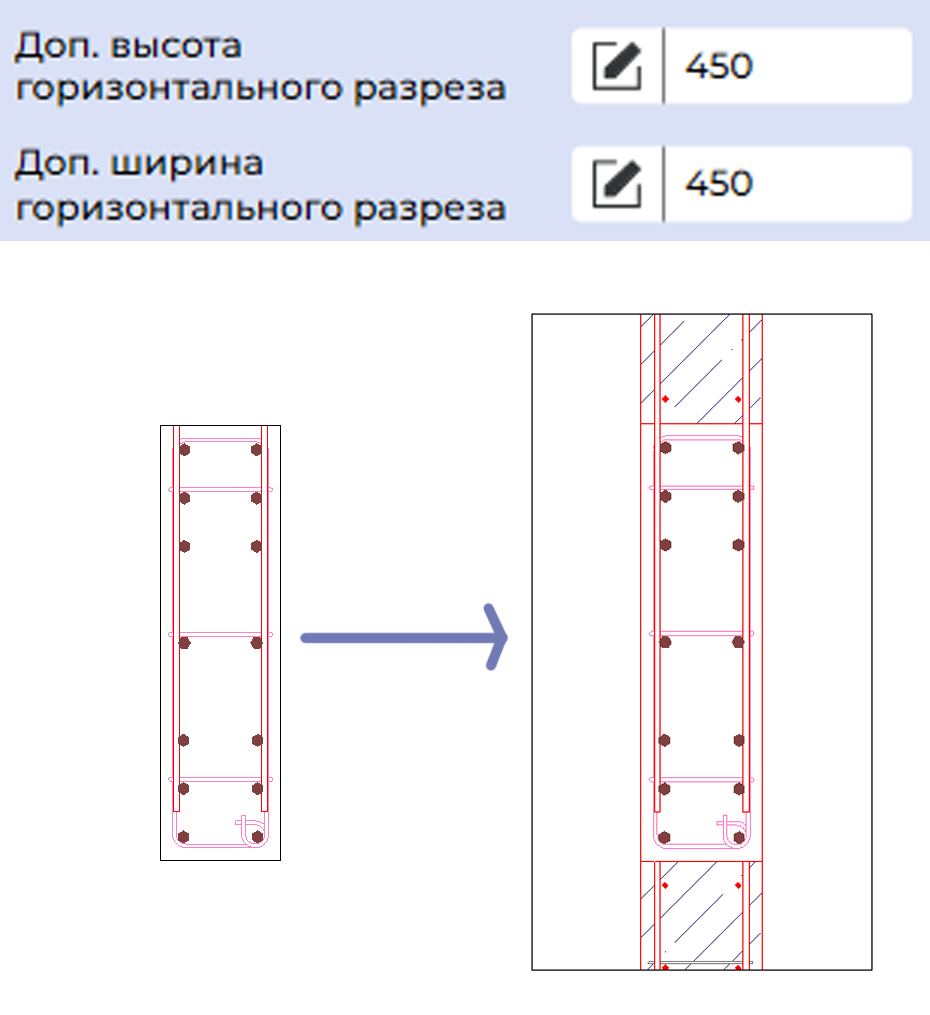

Аналогичная настройка есть и для горизонтального разреза:

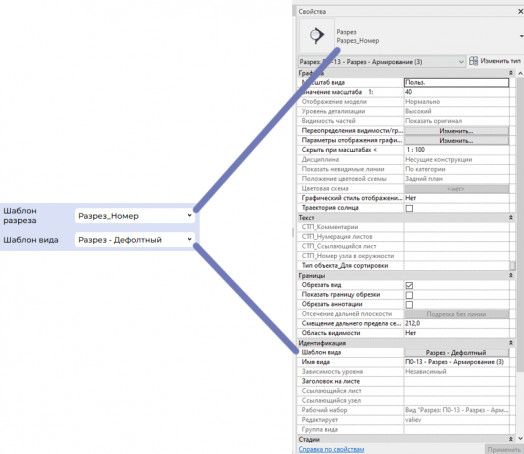

Параметры «Шаблон разреза» и «Шаблон вида» определяют, какой тип разреза будет сформирован и какой шаблон вида к нему применён.

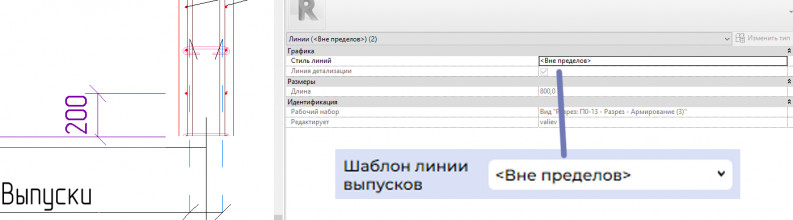

Настройка «Шаблон линии выпусков» показывает каким типом будут оформлены линии выпусков:
Расширенные настройки
Раздел расширенных настроек позволяет задать масштабы разрезов и расстояния, на которые будут смещены размерные линии.

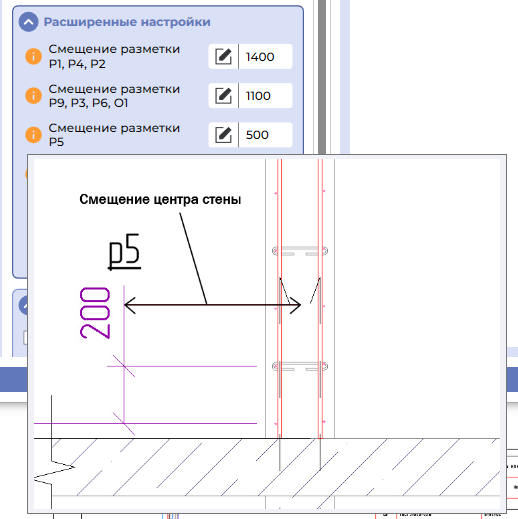

«Смещение разметки» позволяет настроить расстояния до размерных линий. Чтобы подробнее узнать, как рассчитывается то или иное расстояние, наведите курсор на жёлтый кружок с буквой «i».
Настройки «Масштаб поперечного разреза» и «Масштаб горизонтального разреза» помогают установить масштаб для поперечного и горизонтального разрезов соответственно:

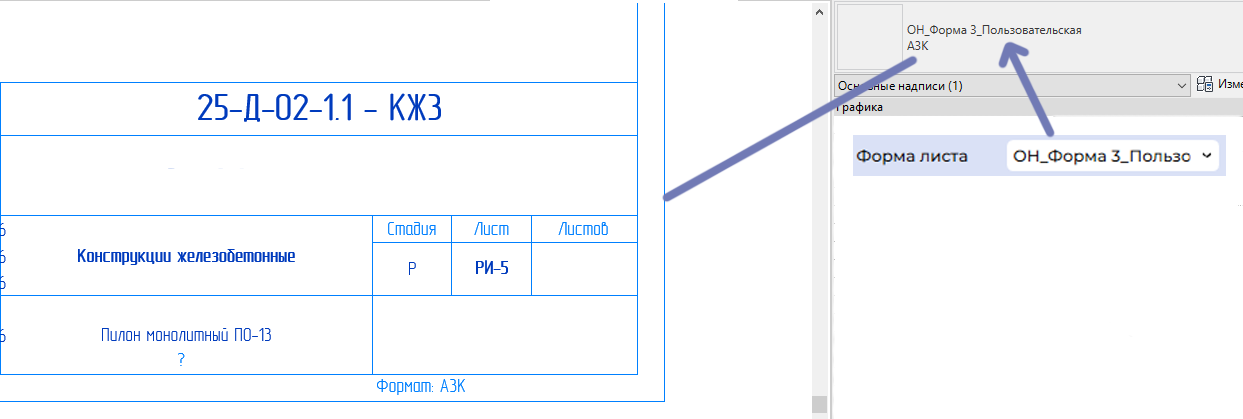

Установите форму листа, на которой будут размещаться спецификации и разрезы:

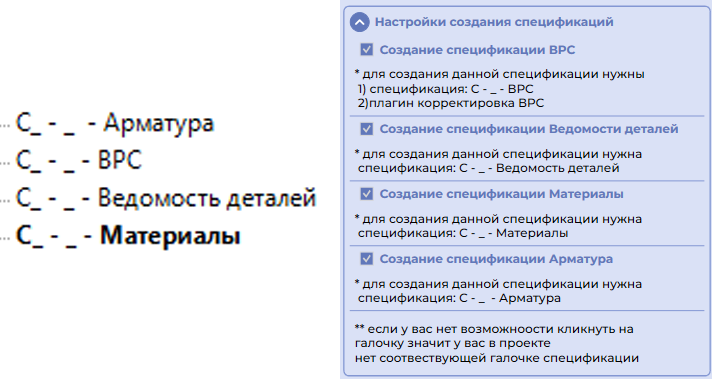

В «Настройках создания спецификаций» укажите, какие спецификации нужно создать и разместить на листе. Учтите, что для создания спецификаций в проекте должны быть шаблоны спецификаций:
Настройки привязки параметров
Для корректной работы плагина нужно настроить привязку параметров, ведь плагин, в процессе работы, часто обращается к ним или записывает в них какую-то информацию. Для этого в верхнем левом углу плагина нужно нажать на «Настройки параметров», и в выпадающем меню выбрать «Настроить привязку параметров»:

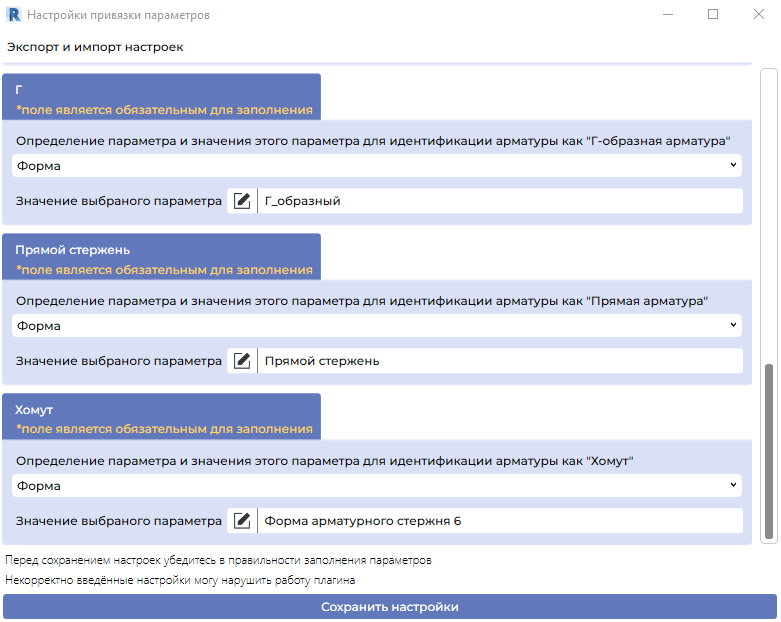

Здесь нужно пройтись по каждому пункту и указать параметр и, если необходимо, значение параметра:
Настройки привязки параметров критически важны. Например, ошибки в указании источника данных о форме арматуры или наименования формы «Хомут» могут привести к проблемам — от неверного образмеривания до невозможности создать разрез:
Запуск процесса оформления разрезов
Чтобы запустить процесс оформления разрезов нажмите на кнопку «Выполнить построение разрезов» внизу окна. После этого начнется процесс, по окончанию которого будет выведено соответсвующее сообщение:
В зоне результатов появится информация о сформированных разрезах и листах. Здесь же находятся кнопки для перехода на виды:
И по итогу получаются вот такие разрезы и листы:

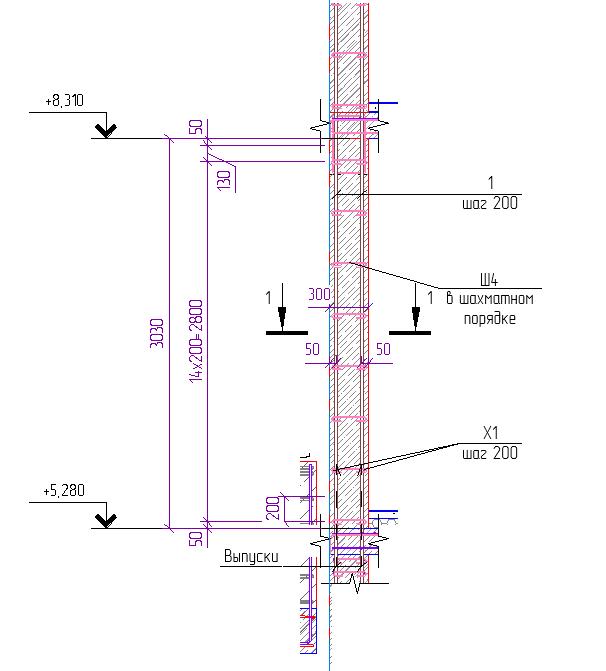

Поперечный разрез

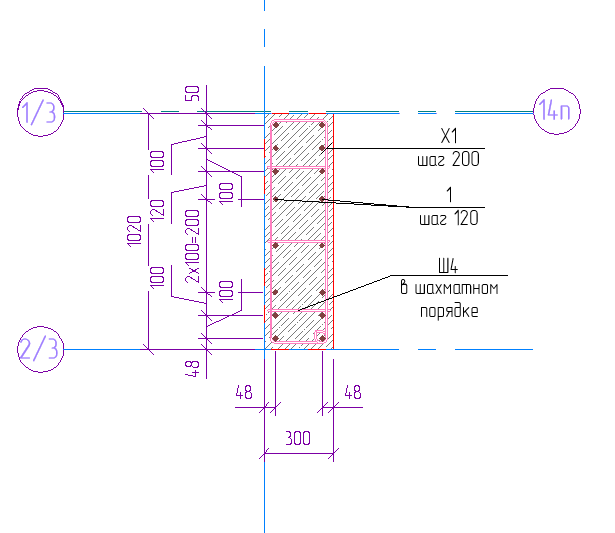

Горизонтальный разрез (только для пилонов)
Лист со спецификациями и разрезами
