Плагин для оформления разрезов витражей
Плагин «Оформление разрезов витражей» предназначен для автоматизации процесса оформления разрезов витражей. Инструмент предлагает следующие ключевые функции:
- Создание разрезов / фасадов под витражи
- Образмеривание разрезов / фасадов витражей
- Автоматическое размещение разрезов на листах
Запуск плагина

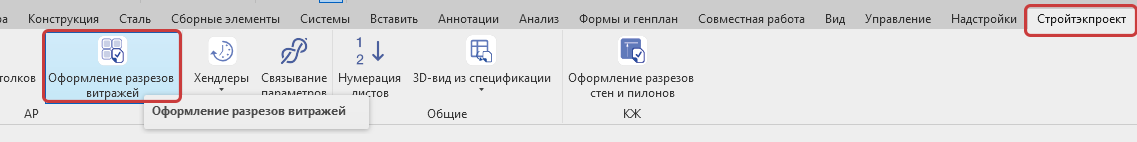

Для запуска плагина нужно перейти на вкладку «Стройтэкпроект», найти раздел «АР», и нажать на кнопку «Оформление видов витражей».
Для корректной работы плагина требуется семейство «ЛинияРазрыва_Для Витражей». Это семейство устанавливается вместе с плагином, и при первом запуске программа предлагает импортировать семейство в проект.
Обзор интерфейса
Интерфейс программы выглядит следующим образом:
Зона выбора витражей

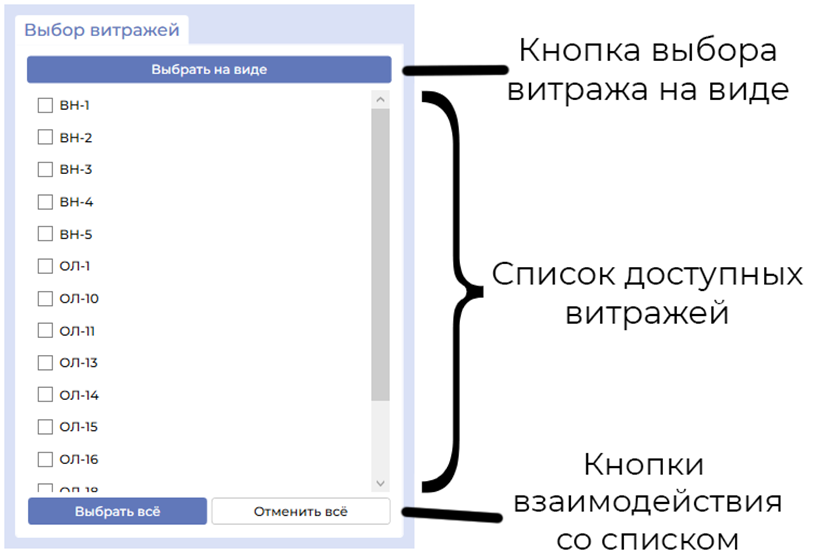

Если вы знаете марки витражей, которые вам нужно оформить, выделите их в списке (нажмите на галочку, напротив которой стоит название нужной вам марки). С помощью кнопок “Выбрать всё” и “Отменить всё” вы можете выбрать сразу все доступные витражи или отменить выбор соответственно.

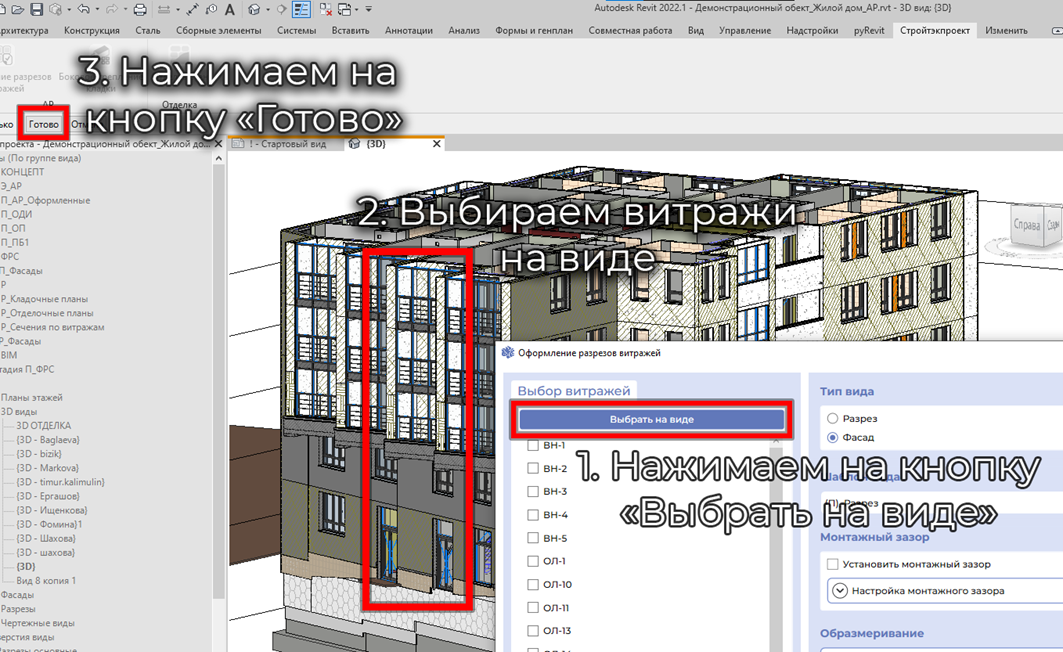

Если вы не знаете марку витражей, то можете выделить нужный вам витраж на виде: для этого нажмите на кнопку «Выбрать на виде», которая находится над списком витражей. После этого на виде выберите витраж(-и), который(-ые) вам интересны, и нажмите на кнопку «Готово» слева вверху окна Revit:
Зона настройки создания разрезов / листов
В меню настроек витража можно настроить формирование разреза витража, его образмеривание и размещения на листе:
1. Тип вида
Тип вида указывает на то, в каком виде будет представлен результат: в виде разреза или в виде фасада. На практике разрез формируется быстрее, чем фасад.
2. Шаблон вида
Шаблон вида указывает на то, какой шаблон будет у вида.
3. Взгляд на витраж
Параметр «Взгляд на витраж» определяет точку обзора: снаружи или изнутри помещения. Для витражей с дверью параметр не применяется — точка обзора автоматически устанавливается со стороны открывания двери.
4. Монтажный зазор
Настройка монтажного зазора отвечает за то, нужно ли устанавливать монтажный зазор, и за то, какие размеры будут у монтажного зазора.
5. Образмеривание

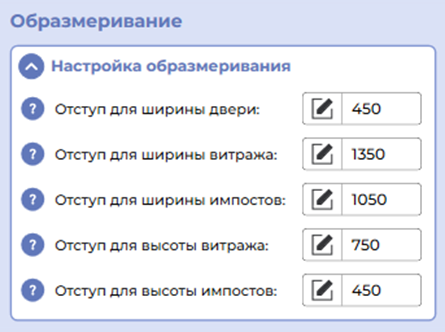

Настройки образмеривания помогают настроить расстояния, на которые будут удалены линии образмеривания от витража. Подробнее про каждое расстояние можно узнать при наведении на знак вопроса рядом с названием настройки.
6. Аннотации
Настройка аннотаций позволяет управлять аннотациями на линиях образмеривания:
7. Уровни

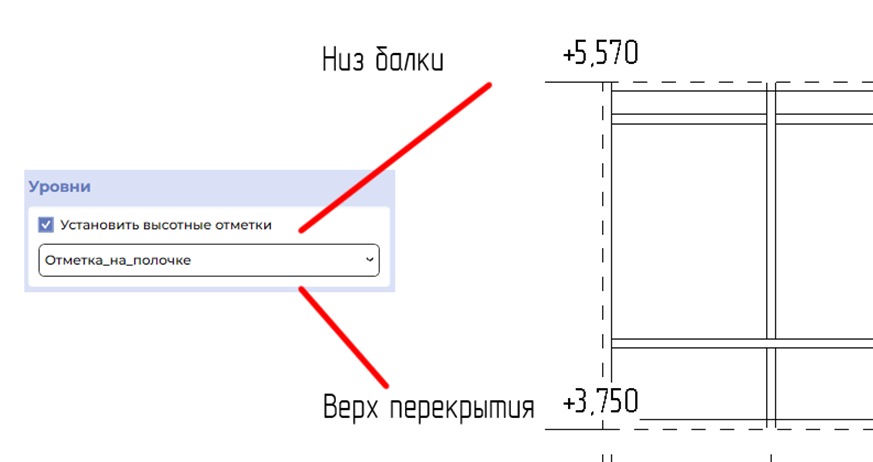

Настройка уровней нужна для того, чтобы можно было указать высотные отметки и выбрать для них соответствующий стиль:
8. Сводный лист

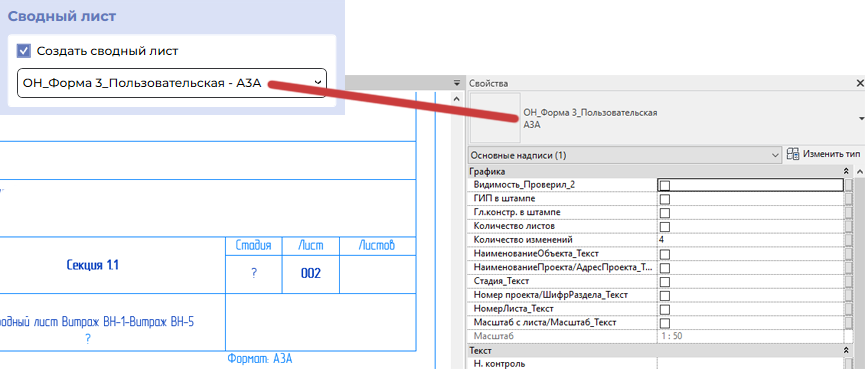

Параметр «Сводный лист» определяет, нужно ли создавать сводный лист с разрезами витражей и позволяет выбрать форму для их размещения:
Зона вывода результатов

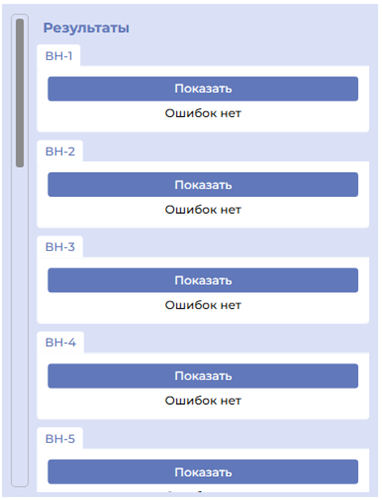

В меню результатов можно получить список сформированных листов с отчетами об ошибках, возникших в результате работы плагина:
В этом меню есть кнопка «Показать», которая позволяет открыть сформированный лист.
Запуск процесса оформления витражей
Для запуска процесса оформления витражей нужно выполнить следующее:
- Выбрать витражи
- Указать настройки
- Нажать на кнопку «Запустить»
В результате работы получаются вот такие разрезы:

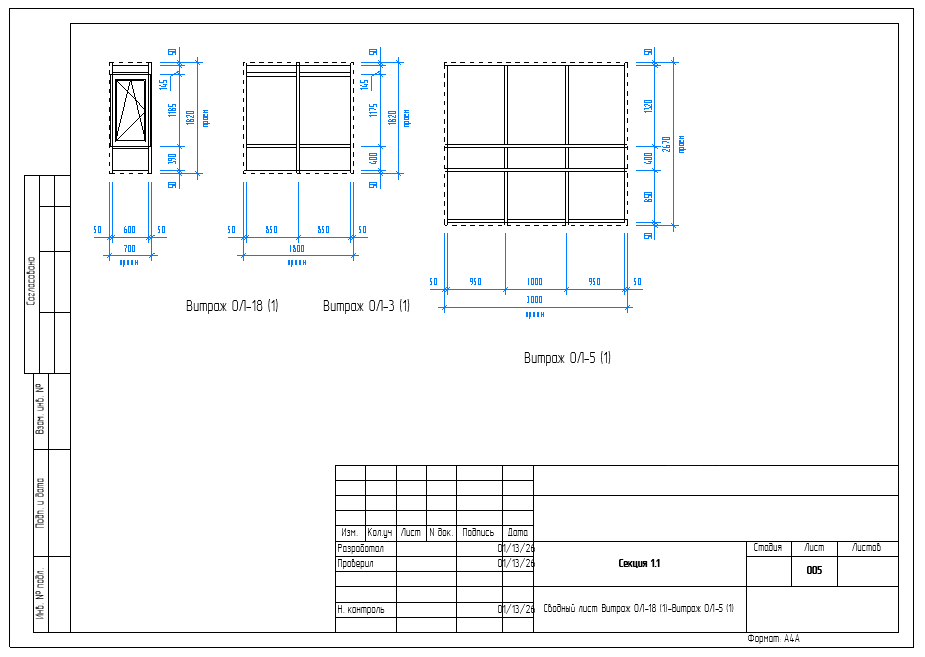

И вот такие сводные листы:
