Плагин для оформления ведомости деталей
Плагин предназначен для быстрого заполнения параметра изображения у арматур.
Запуск плагина

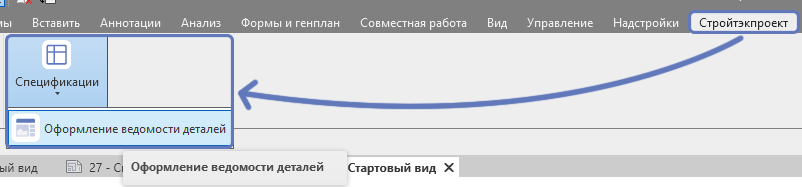

Для запуска плагина нужно перейти на вкладку «Стройтэкпроект», найти раздел «КЖ», выбрать «Спецификации» и нажать на кнопку «Оформление ведомости деталей»:
Обзор интерфейса

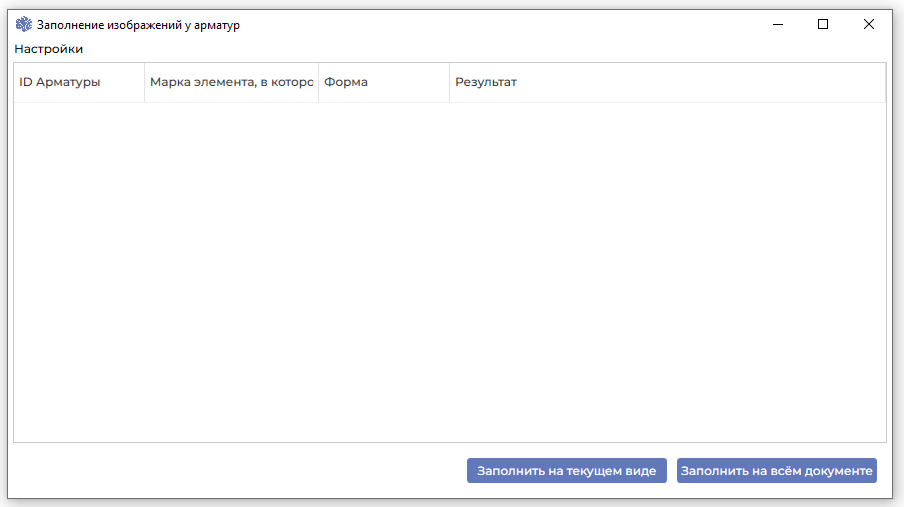

Интерфейс плагина выглядит следующим образом:
Настройки

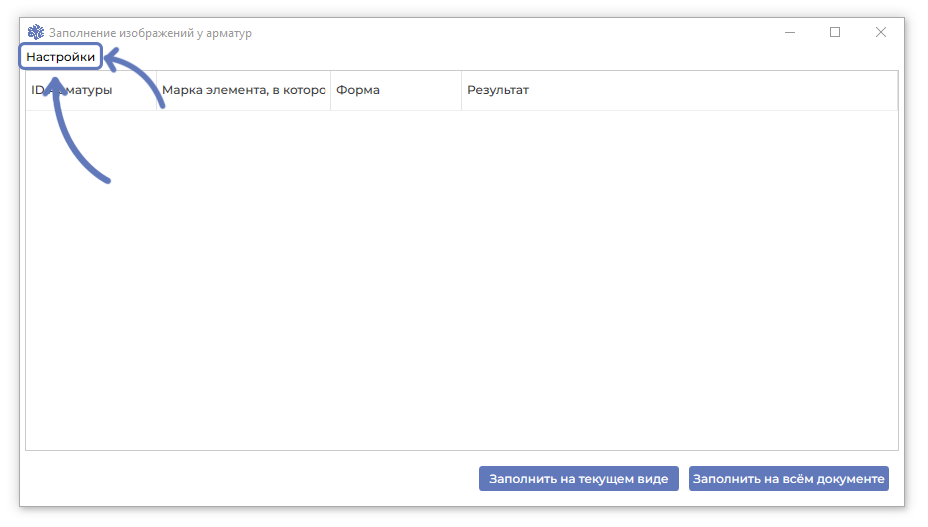

Для того, чтобы настроить плагин, нажмите на кнопку «Настройки» в левом верхнем углу программы:

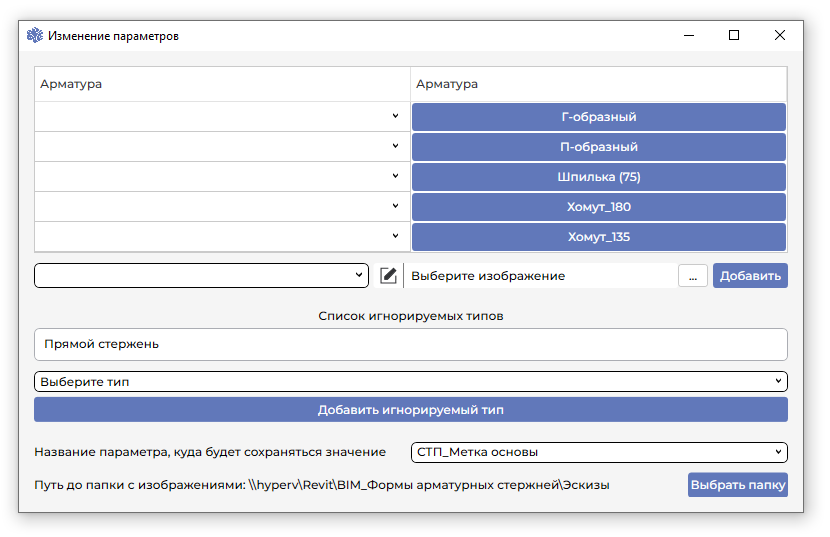

Откроется вот такое окно:
В настройках нужно настроить следующее:
- Соотнести типоразмер стержня с изображением.
- Заполнить список игнорируемых стержней.
- Выбрать параметр для заполнения.
- Выбрать путь до папки с изображениями.

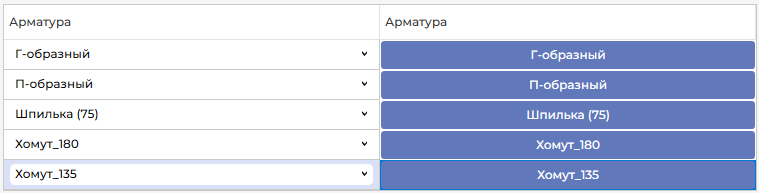

В таблице в первой колонке нужно выбрать тип арматурного стержня. Во второй колонке указано название изображения
В эту же таблицу вы можете добавить новые типы арматуры и соответствующие изображения. Для этого достаточно выбрать типоразмер арматуры и изображение, соответствующее ему:
Программа позволяет игнорировать определённые типы арматуры. Для этого достаточно добавить нежелательные позиции в список игнорируемых:
Нужно указать в какой параметр следуют записывать информацию о изображении:
И следует указать, откуда нужно брать изображения форм:

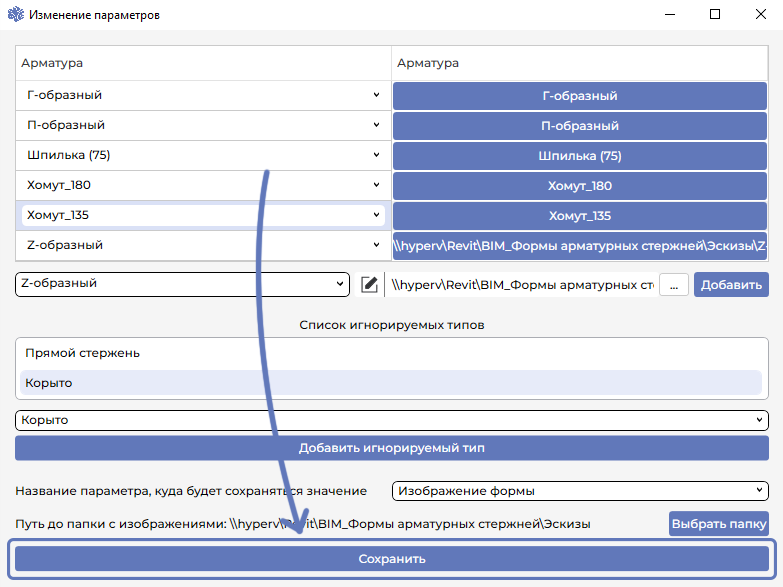

Для того чтобы не настраивать плагин всякий раз, когда он используется, сохраните настройки с помощью соответствующей кнопки:
Использование

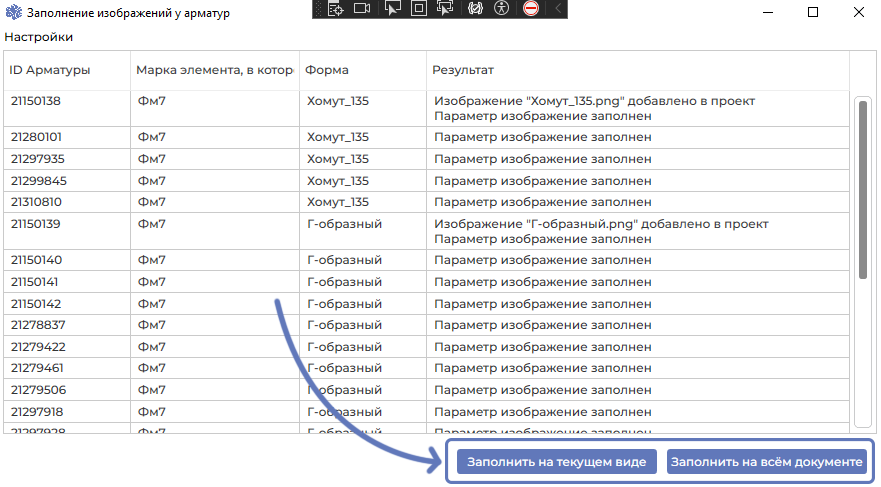

У плагина есть два сценария использования: по текущему виду и по всему документу
1. По текущему виду
Этот режим работы нужен, если необходимо заполнить ведомость деталей на листе со спецификациями. Плагин отыщет все арматуры на виде и заполнит их параметр изображения.
До:

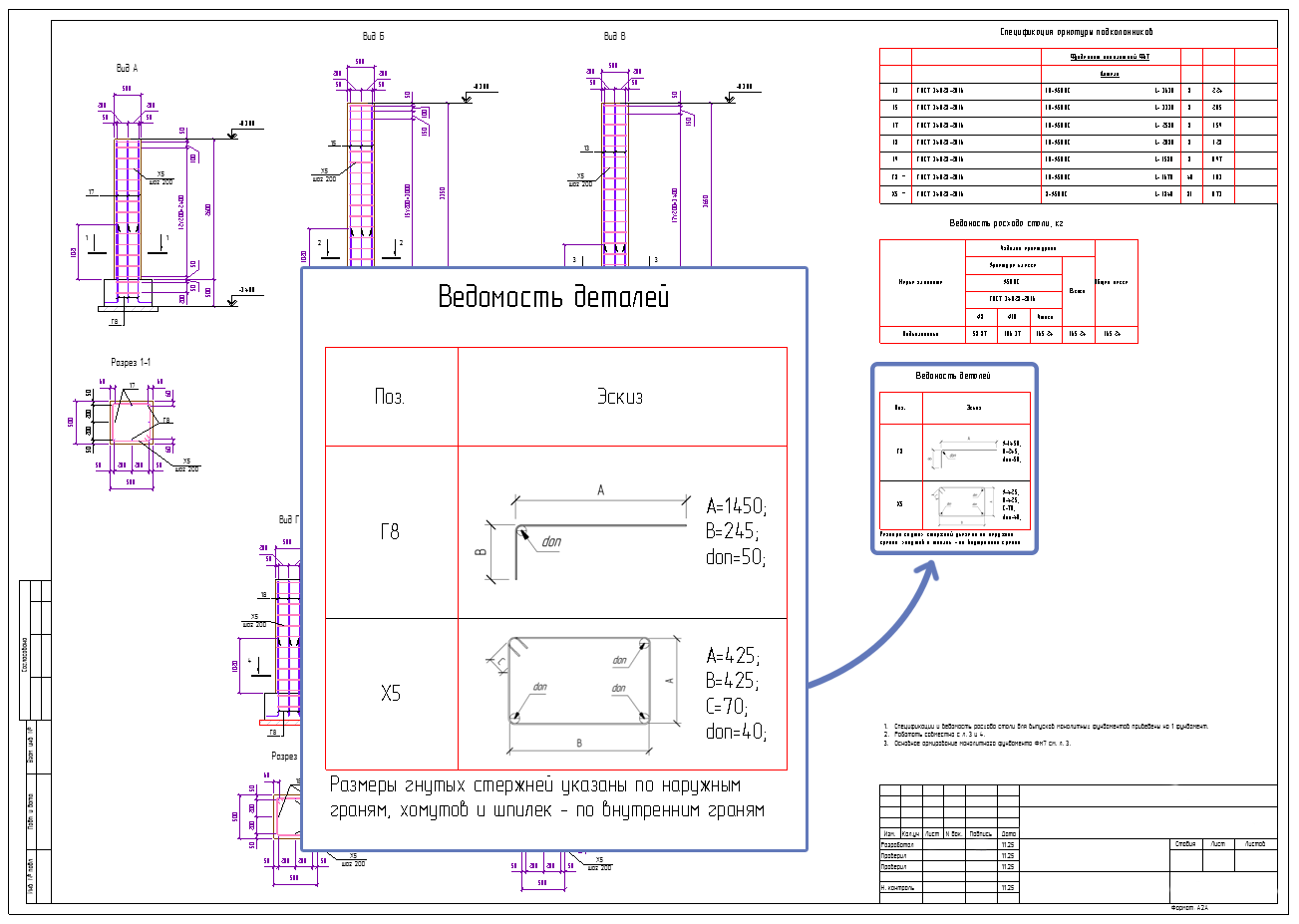

После:
2. По всему документу
В этом режиме работы плагин будет искать все существующие арматуры в проекте и заполнять им параметр изображения
Результаты
После заполнения параметров в плагине отобразится таблица с результатами. В ней будет указано, какое изображение назначено каждому типу арматуры, а также сведения об ошибках, если они возникли.
