Инструмент для создания отделки на лестницах
Основной функцонал
Плагин «Отделка лестниц» предназначен для автоматизации процесса создания отделки лестниц. Основые функции плагина:
- Создание отделки вокруг лестницы по заданным параметрам.
- Возможность отделки лестниц из связанных файлов, а также лестниц, сделанных с помощью несущего каркаса.
- Отслеживание пересечения отделки со стенами как в основном файле, так и связанном.
Запуск плагина
Чтобы запустить плагин, нужно перейти на вкладку «Стройтэкпроект», найти раздел «АР», и нажать на кнопку «Отделка лестниц»:
Обзор интерфейса

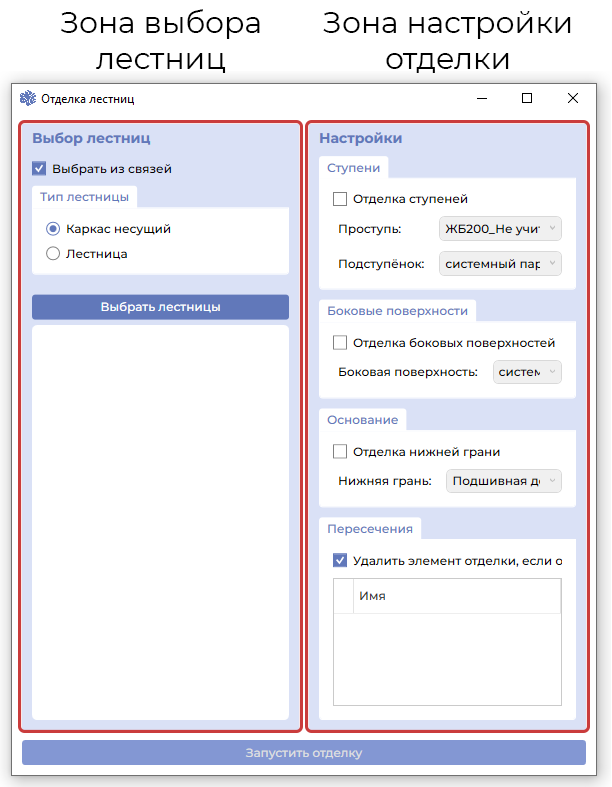

Интерфейс программы выглядит следующим образом:
Зона выбора лестниц
Лестницы могут находиться в связанных файлах или быть выполнены из несущих каркасов. Поэтому в зоне выбора лестниц есть соответствующие настройки. Если ваша лестница находится в связанном файле или выполнена из несущего каркаса, установите соответствующие флажки для того, чтобы у вас появилась возможность её выбрать:

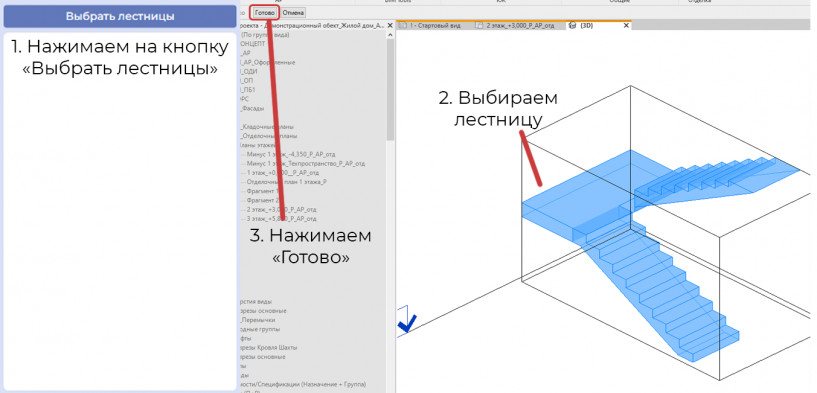

Далее можно выбрать лестницы:
Зона настройки отделки

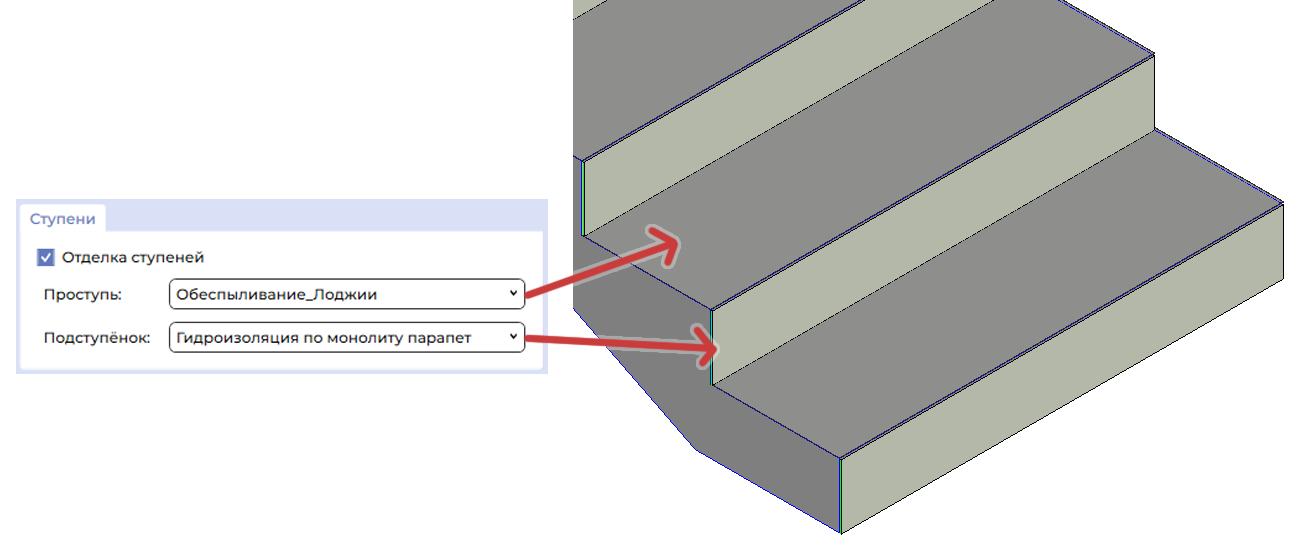

В разделе «Ступени» можно выбрать тип отделки, который будет наноситься на проступь и подступёнок:

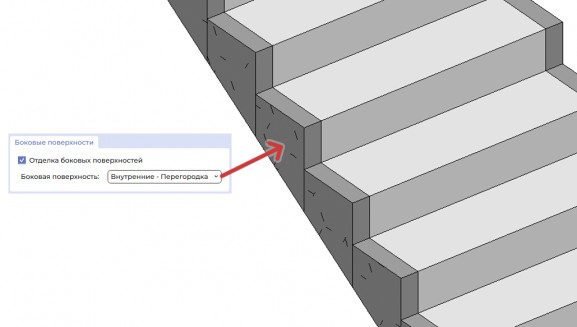

В разделе «Боковые поверхности» можно указать, нужно ли делать отделку боковой поверхности и какого типа:

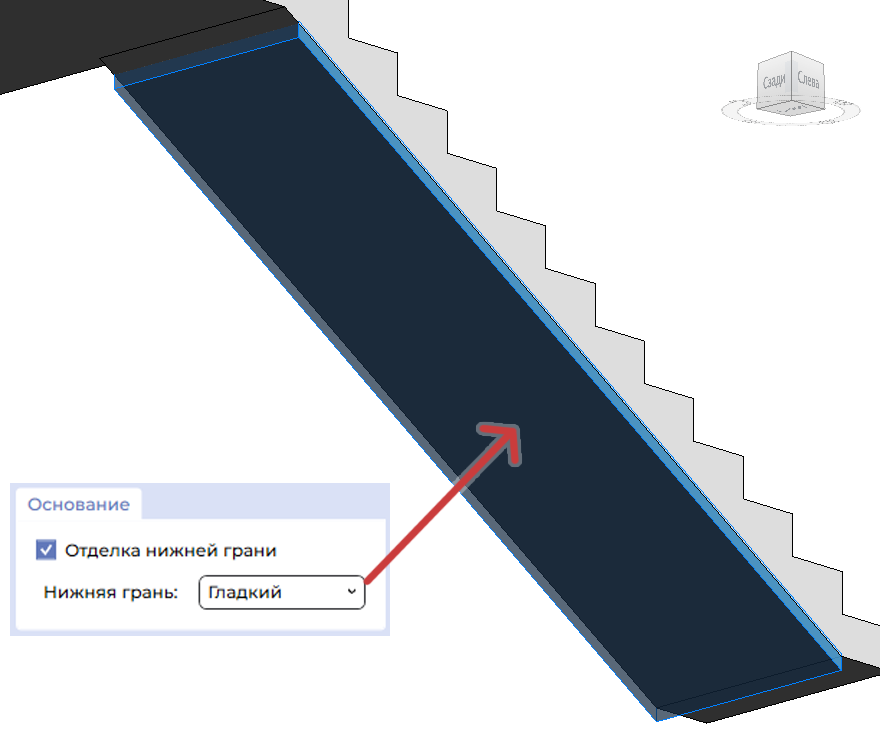

В разделе «Основание» можно указать, нужно ли делать отделку для основания и какого типа:

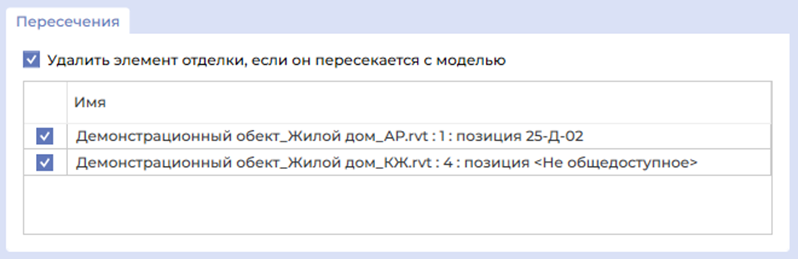

В разделе «Пересечения» можно указать, нужно ли удалять элементы отделки, которые пересекаются с другими объектами, и из каких связанных файлов нужно проверять пересечения:
Запуск процесса отделки

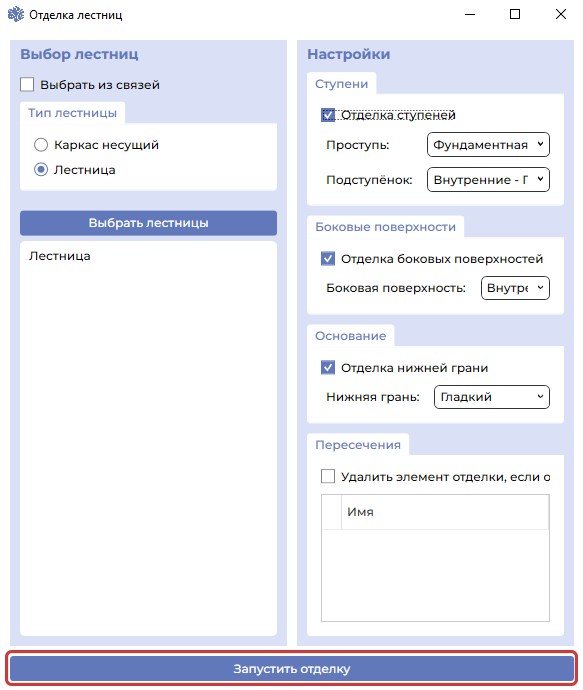

После выбора лестниц и установки всех параметров можно нажимать на кнопку «Запустить отделку» в самом низу окна:

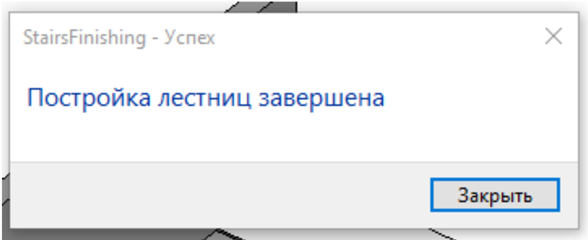

Окончание работы будет сопровождено соответствующим сообщением:

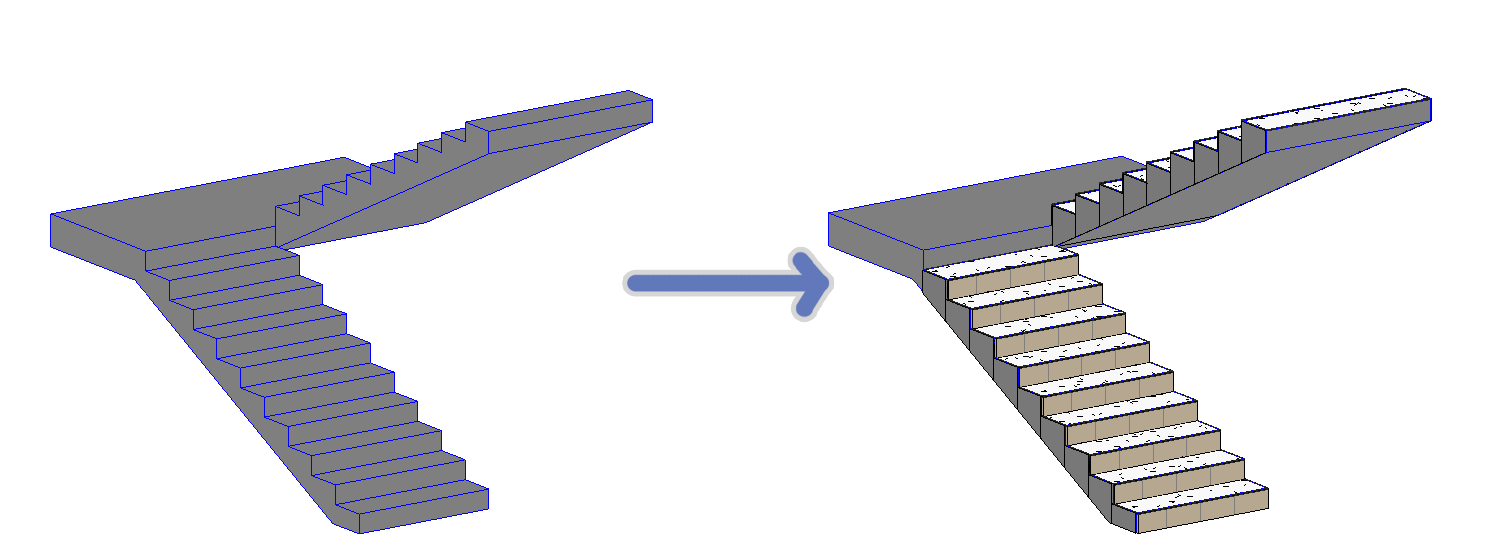

По окончанию работы программы получится примерно такой результат:
