Плагин для расчёта бокового крепления кладки
Плагин «Боковое крепление кладки» нужен для расчета бокового крепления кладки и для визуализации мест крепления кладки с монолитом. Плагин находит места соединения кладки с монолитом и на основе введенных данных заполняет параметры, которые можно использовать при формировании спецификации:
- Количество стержней
- Количество креплений
- Количество примыканий
- Общее количество стержней
Запуск плагина
Чтобы начать работу плагина, нужно перейти на вкладку «Стройтэкпроект», найти раздел «АР», и нажать на кнопку «Боковое крепление кладки»:
Обзор интерфейса

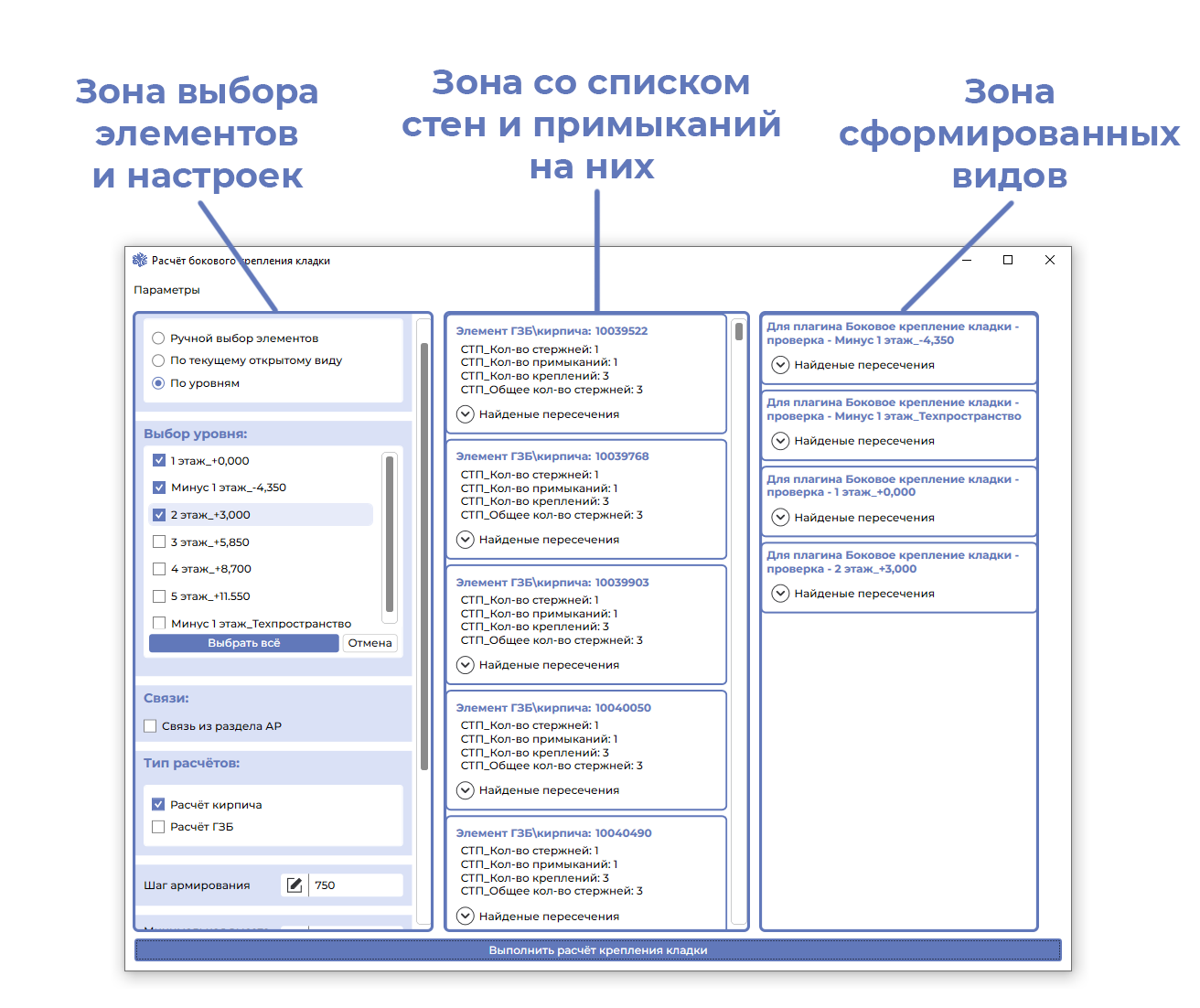

Интерфейс программы выглядит следующим образом:
Зона выбора элементов и настроек

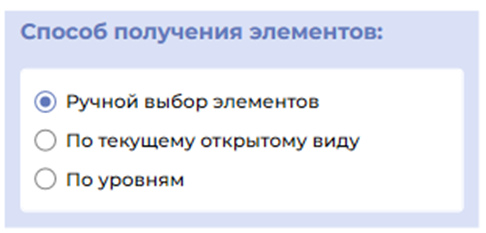

Для того чтобы рассчитать боковое крепление кладки, нужно выбрать стены, для которых будет производиться расчёт. На выбор предоставляется три варианта получения стен для расчёта:
- Ручной выбор элементов.
После запуска процесса расчета программа предложит выбрать кладку на текущем открытом виде. То, что вы выберете, и будет рассчитываться. - По текущему открытому виду.

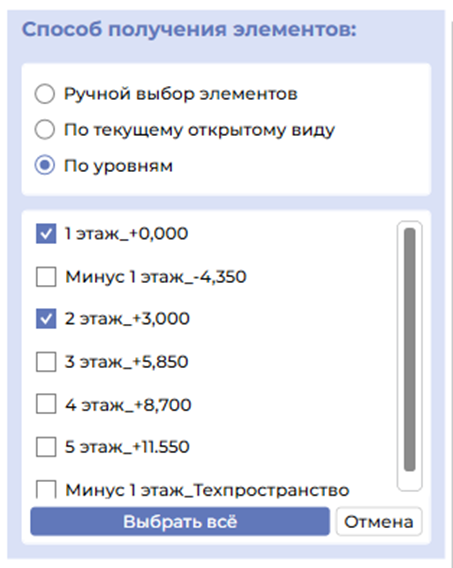

После запуска процесса расчета программа выберет на текущем виде все кладки и выполнит для них расчет. - По уровням.
В этом случае пользователю будет предложено выбрать необходимые уровни. Для каждого выбранного уровня программа найдет все кладки и выполнит их расчет:
Настройки расчёта
Для случаев, когда кладка крепится к стенам из связанных файлов (например, АР или КЖ), предусмотрена возможность их подключения к расчету. Для этого в разделе «Связи» поставьте галочку «Связь из раздела АР» и выберите связи, которые нужно подключить к расчёту:

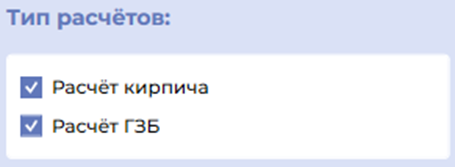

В настройках можно выбрать для чего рассчитывать кладку: для кирпича или для ГЗБ. Можно выбрать оба варианта:
Есть возможность указать шаг армирования. Стандартное значение кладки - 750мм, но можно и указать своё. Шаг армирования влияет на параметр «Количество креплений». Если шаг армирования больше, то количество креплений может быть меньше. И наоборот.
Можно указать минимальную высоту крепления кладки. Стандартная высота кладки - 500мм. Если высота стенки будет меньше этого значения, то армироваться она не будет, соответственно учитываться при расчете тоже.
Настройки вида

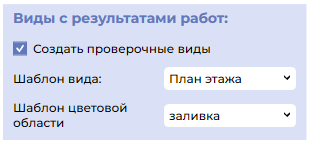

Если вам нужен вид, на котором будут показаны месте примыкания кладки с монолитом, то можно следует нажать на галочку «Создать проверочные виды».

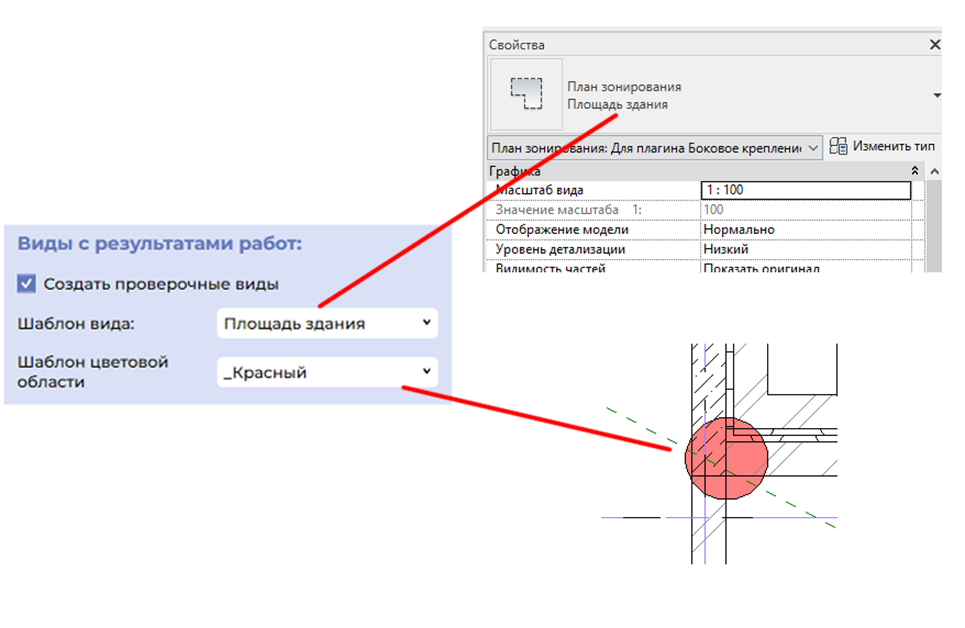

Для вида тоже есть настройки:
- Шаблон вида. В этой настройке можно выбрать тип плана, который будет построен.
- Шаблон цветовой области. Эта настройка влияет на цвет/текстуру области, отвечающую за обозначение места примыкания кладки с монолитом.
Настройка параметров
Важно! Перед запуском расчета необходимо указать параметры, в которые будет записана информация о расчете. Нажмите на «Параметры» в левом верхнем углу программы. Выберите «Настройка параметров»:

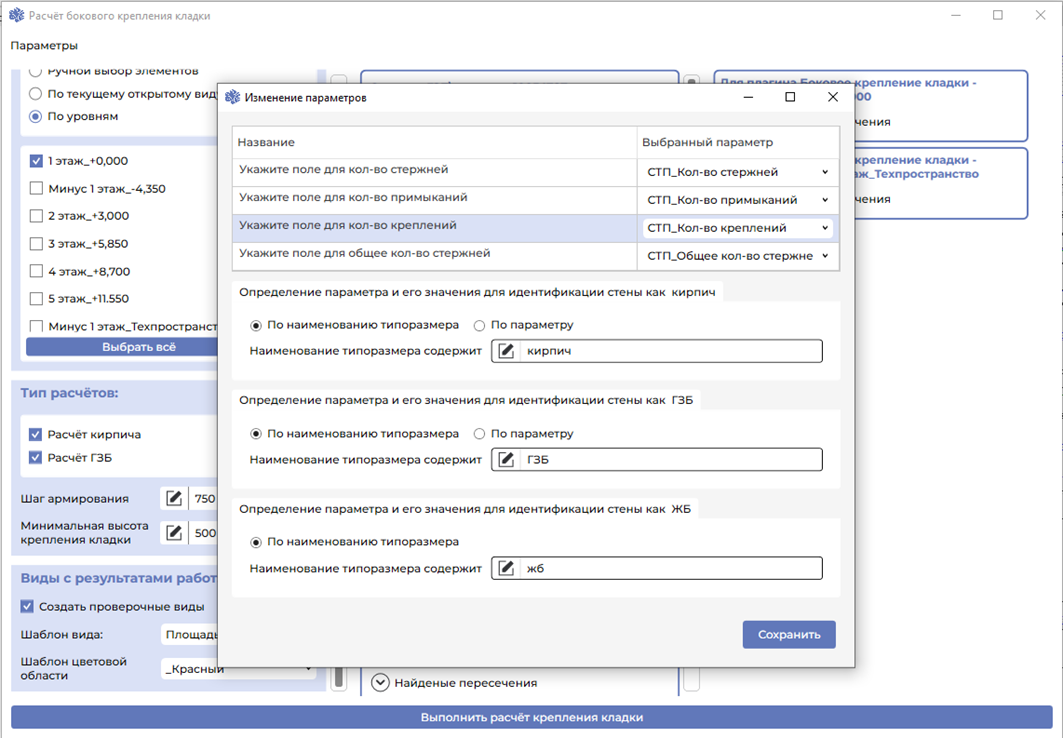

Появится вот такое окно:

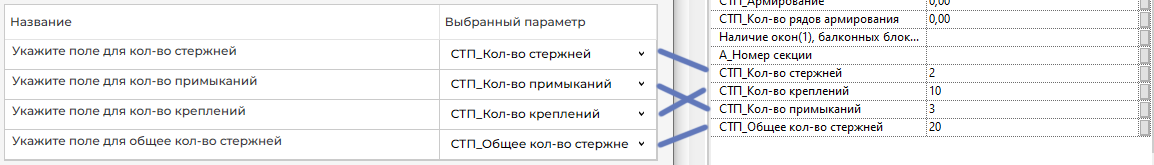

В таблице выберите параметры, в которые будет записаны результаты расчёта бокового крепления кладки:

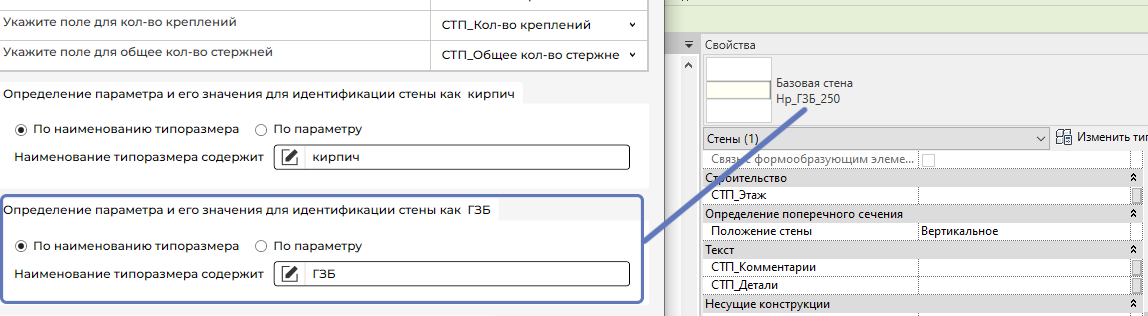

Чтобы облегчить работу плагина и добиться наиболее корректного результата, настройте идентификацию кирпичных, газобетонных или железобетонных стен. Для этого в настройках ниже выберите параметр, по которому будет определяться тип стены, и укажите значение, соответствующее нужному материалу.
После всех процедур нажмите кнопку «Сохранить». Тогда при последующем использовании плагина не потребуется заново настраивать все параметры.
Запуск расчета
После того, как метод получения стен был избран, настройки настроены, а параметры для заполнения выбраны, можно приступать к расчету. Для этого нужно нажать на кнопку «Выполнить расчет крепления кладки».

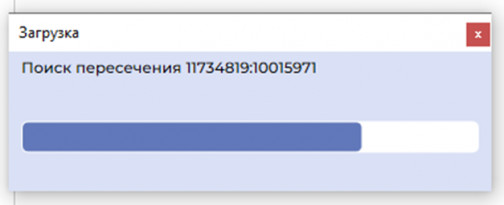

Вы поймете, что расчет начался, когда появится такое окно:

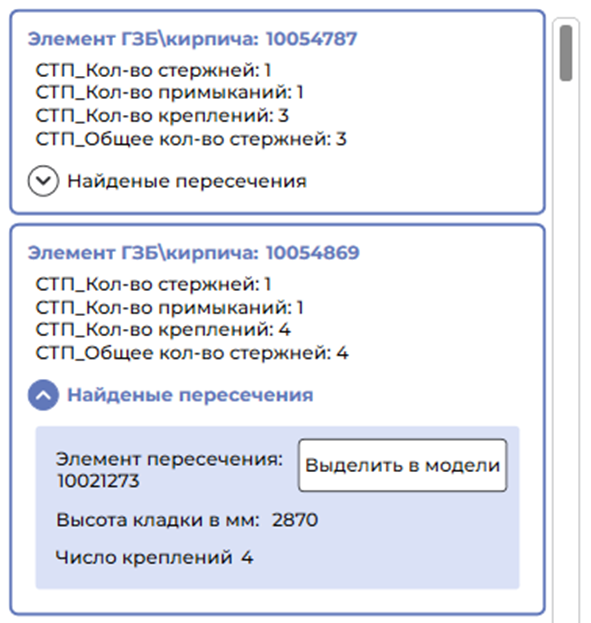

По окончанию расчета в зоне со списком стен и примыканий на них появится информация с результатами расчета. Здесь можно увидеть для каких элементов были заполнены параметры, и каким образом они были заполнены:

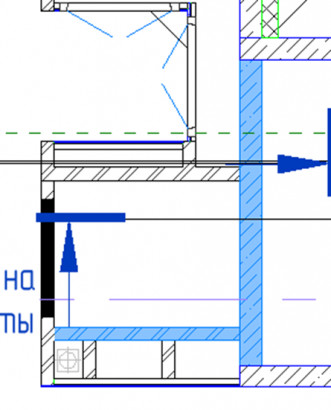

Также есть возможность выделить пересекающиеся элементы. Нажмите на кнопку «Выделить в модели». И тогда на виде, на котором есть эти элементы, будет сделано выделение:
Если вы ставили галочку на «Создать проверочный вид», то в дереве проекта должен появиться вид, начинающийся со слов «Для плагина Боковое крепление кладки»:

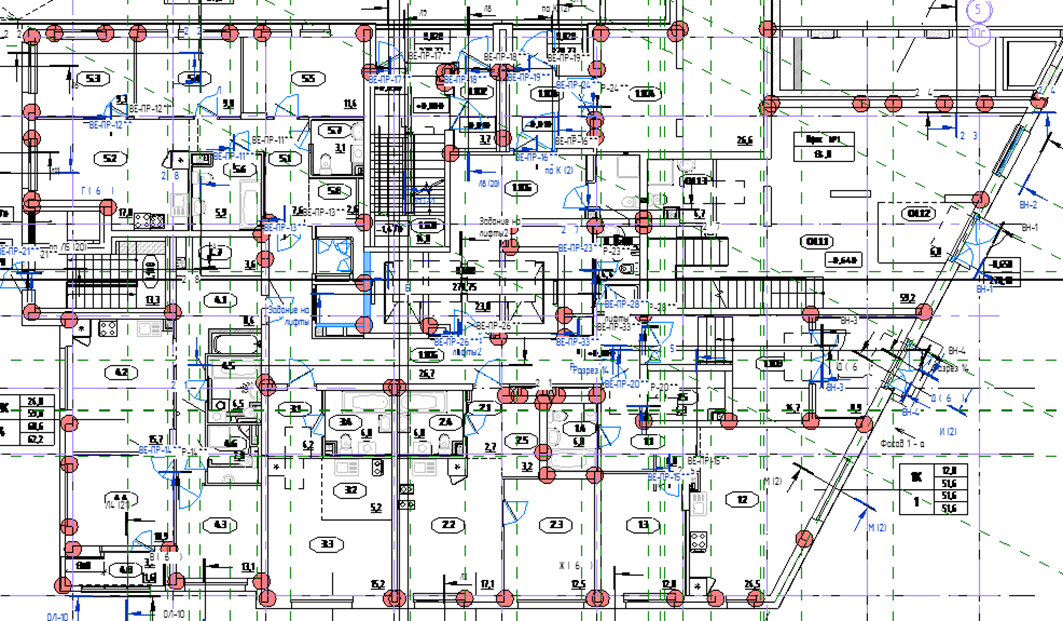

Если открыть такой вид, то можно увидеть найденные примыкания. Они будут обозначены кружочками:
