Плагин для автоматической расстановки деревьев
«Размещение деревьев» позволяет автоматизировать процесс расстановки деревьев на заданных поверхностях. Плагин даёт возможность выбрать деревья, которые нужно расставить, и минимальное расстояние между ними.
Запуск плагина
Для запуска плагина нужно перейти на вкладку «Стройтэкпроект», найти раздел «Концепт» и нажать на кнопку «Размещение деревьев»:
Обзор интерфейса
Интерфейс программы выглядит следующим образом:
Зона выбора поверхностей

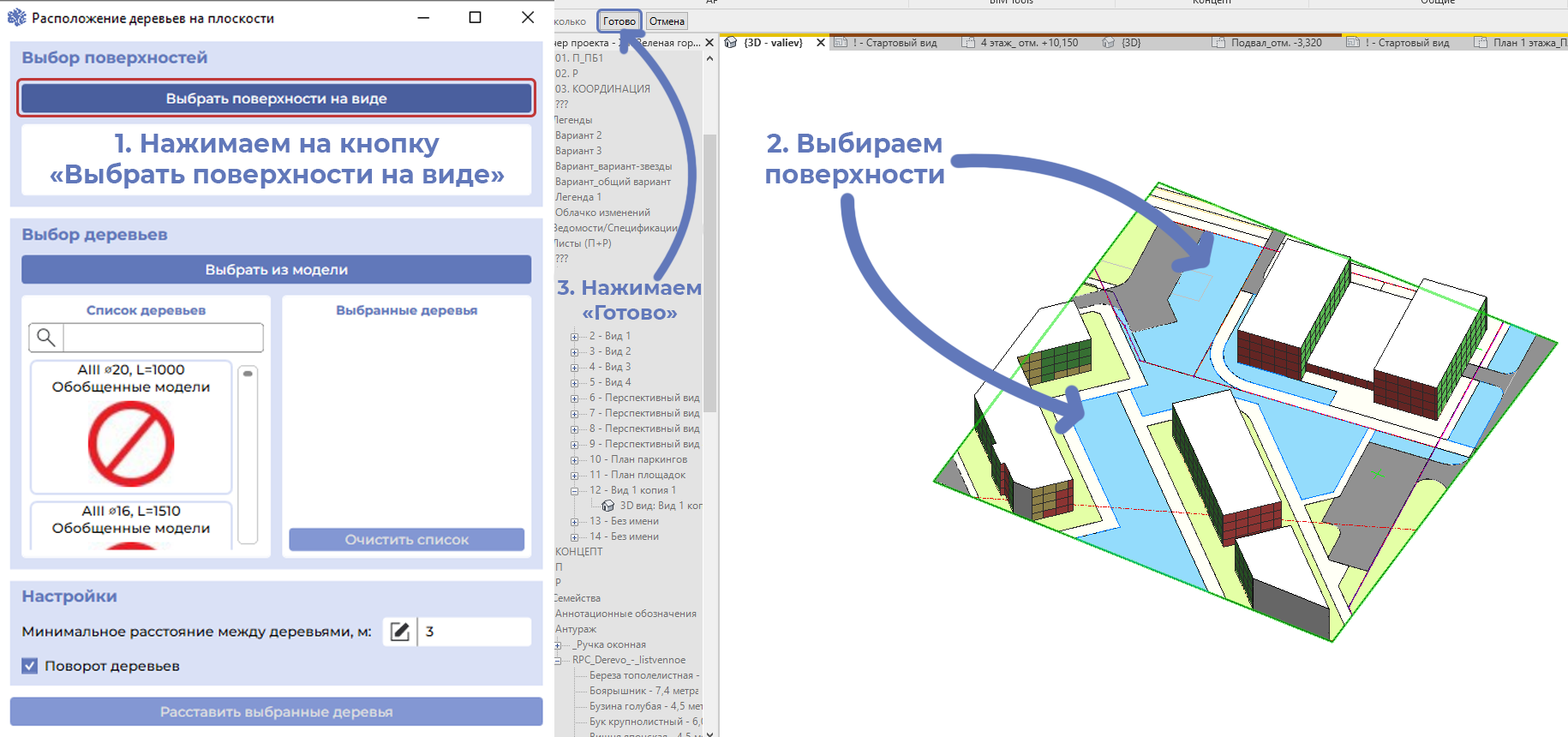

Для расстановки деревьев нужно выбрать поверхности, на которых они будут размещены. Для этого нажмите «Выбрать поверхности на виде», перейдите к нужному виду и выделите поверхности, где требуется разместить деревья. Обязательно нажмите на кнопку «Готово» в верхнем левом углу окна, когда определитесь с выбором.

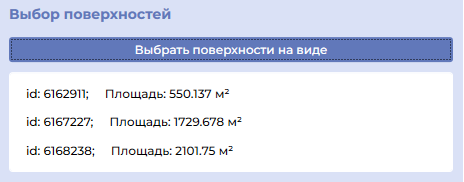

После этого в списке поверхностей появятся те поверхности, что вы отметили:
Зона выбора деревьев
В зоне выбора деревьев нужно выбрать те деревья, которые должны быть размещены на выбранных поверхностях. Есть два способа выбрать деревья:
- Выбор из вида
- Выбор из списка

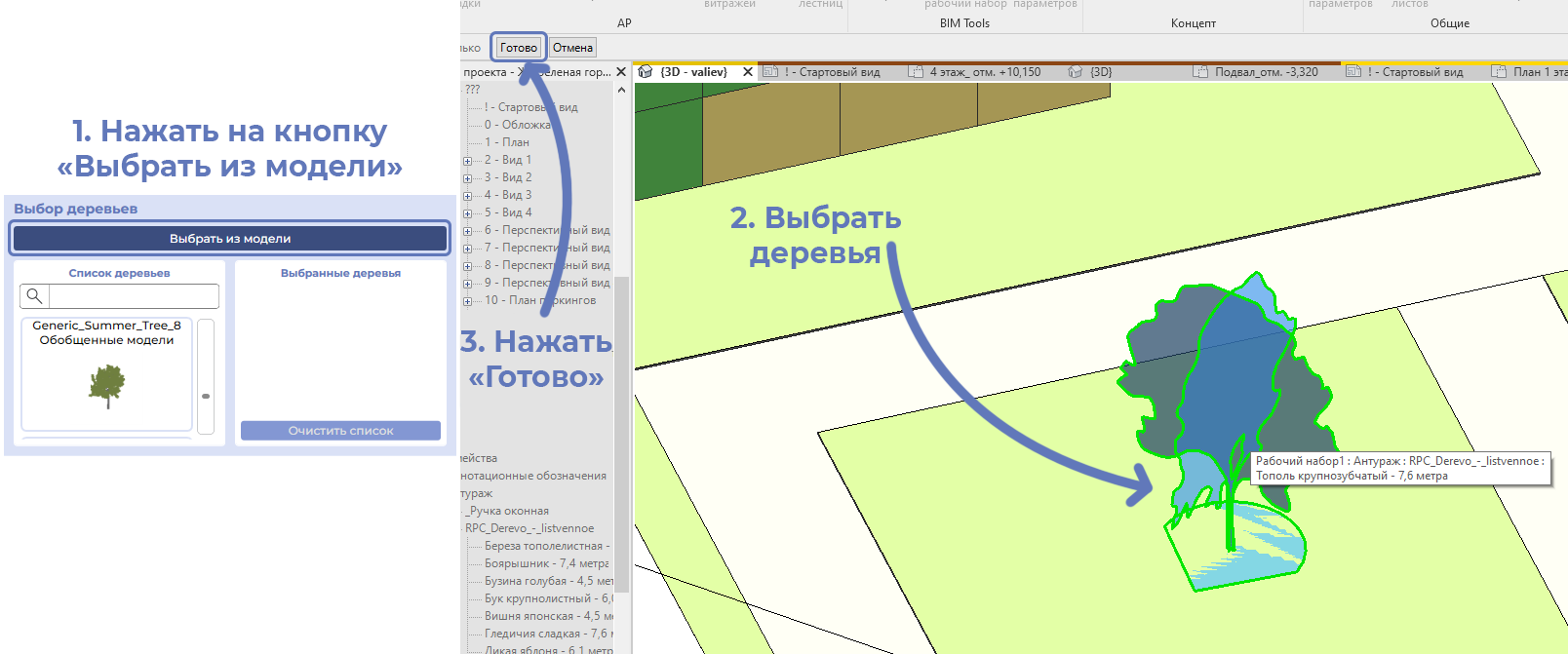

Способ «Выбор из вида» обеспечивает возможность указания моделей деревьев непосредственно из вида. Нажмите «Выбрать из модели», выделите требуемые экземпляры в виде и подтвердите выбор кнопкой «Готово» в левом верхнем углу.

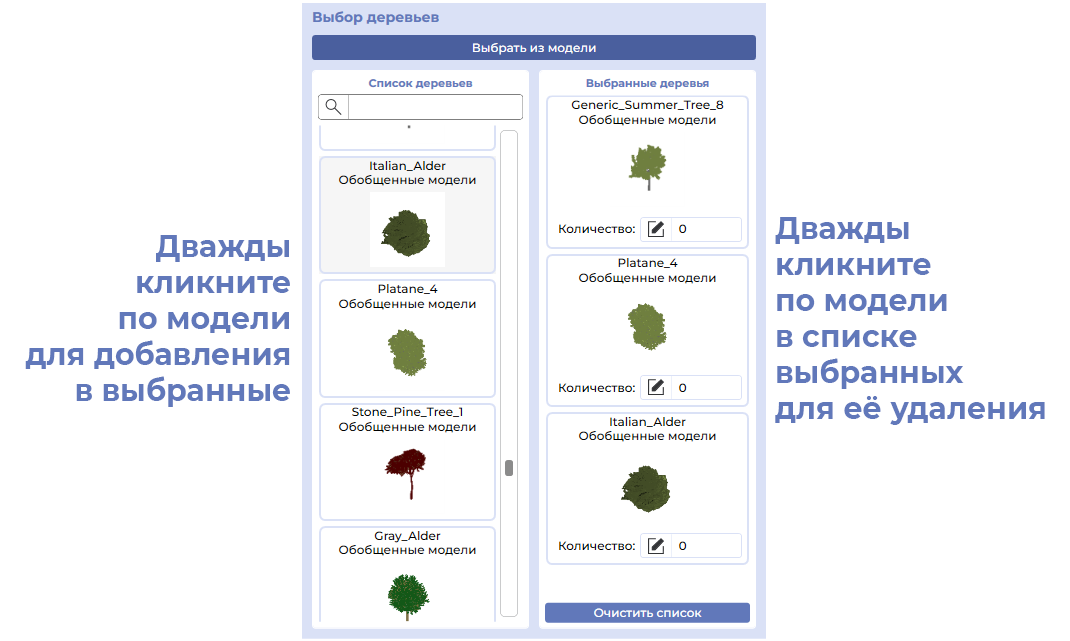

Способ «Выбор из списка» позволяет выбрать деревья из предустановленного списка:
- Дважды кликните по модели для добавления в выбранные
- Дважды кликните по модели в списке выбранных для её удаления
Помимо выбора моделей деревьев, необходимо указать, сколько деревьев каждой модели разместить на выбранных плоскостях. Для этого в списке выбранных деревьев введите нужное количество в поле «Количество» для каждой модели.
Зона настройки расстановки деревьев

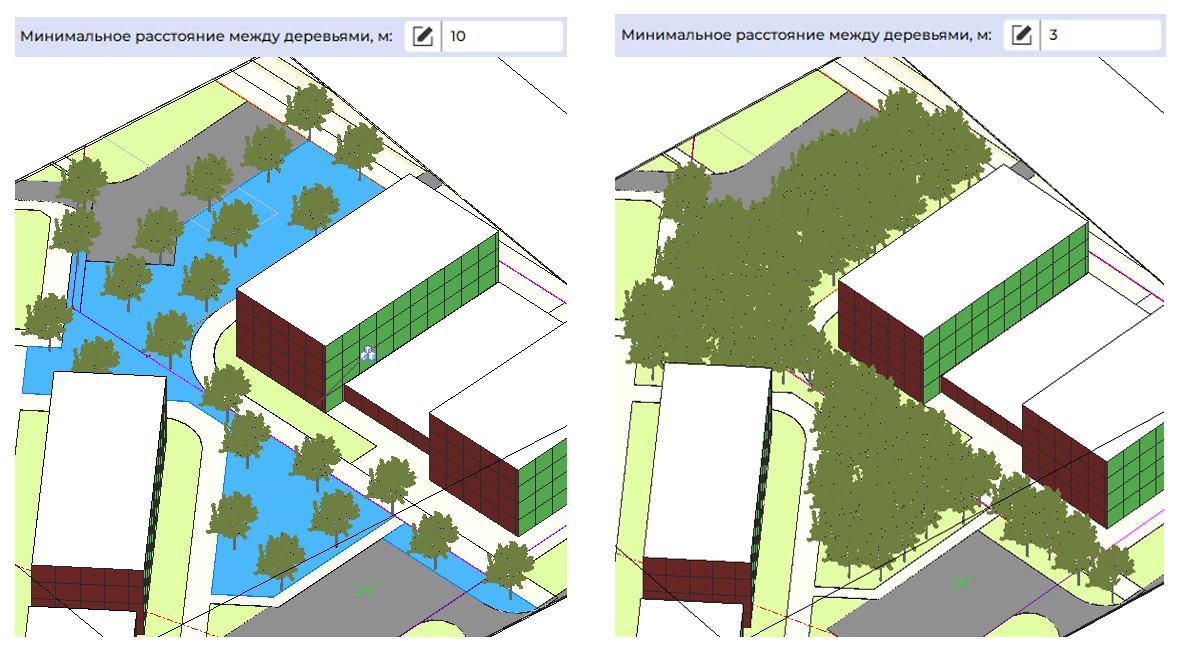

Вы можете настроить минимальное расстояние между деревьями. Для этого укажите нужное значение в поле «Минимальное расстояние между деревьями, м».
Важно! Указанное количество деревьев может не поместиться с заданным минимальным расстоянием. В этом случае плагин предложит установить меньшее количество, которое можно разместить:
Флажок «Поворот деревьев» определяет, будут ли деревья случайно повёрнуты вокруг своей оси.
Запуск процесса расстановки деревьев
Чтобы запустить процесс размещения деревьев, нужно нажать кнопку «Расставить выбранные деревья».

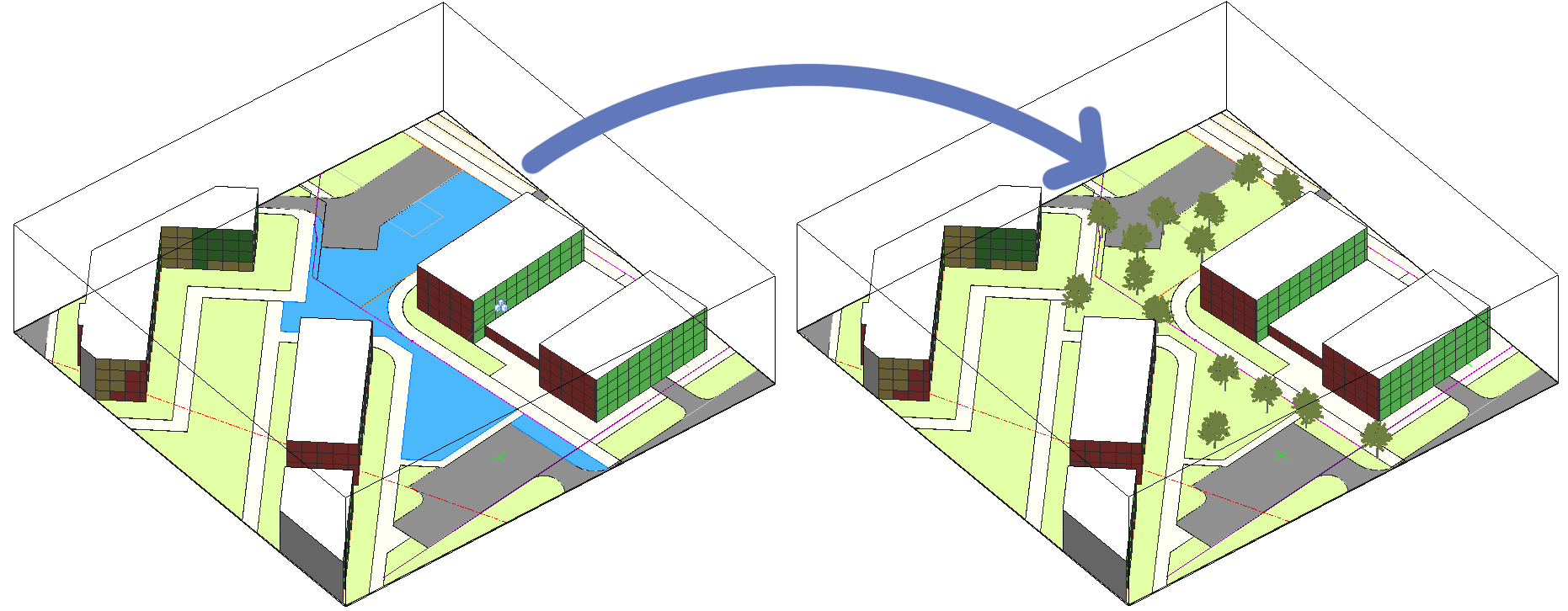

По итогу получится вот такой результат:
